Автоматическая орбитальная упаковочная машина для горизонтальной обмотки продукции стрейч пленкой
Заинтересованы в оборудовании? Заполните и отправьте нам запрос и мы подготовим для Вас индивидуальное предложение поставки
ATIS 200 (250)
Базовая комплектация
Дополнительная комплектация
Схема работы
Технические характеристики
Размеры упаковочной машины
ATIS 200 (250)

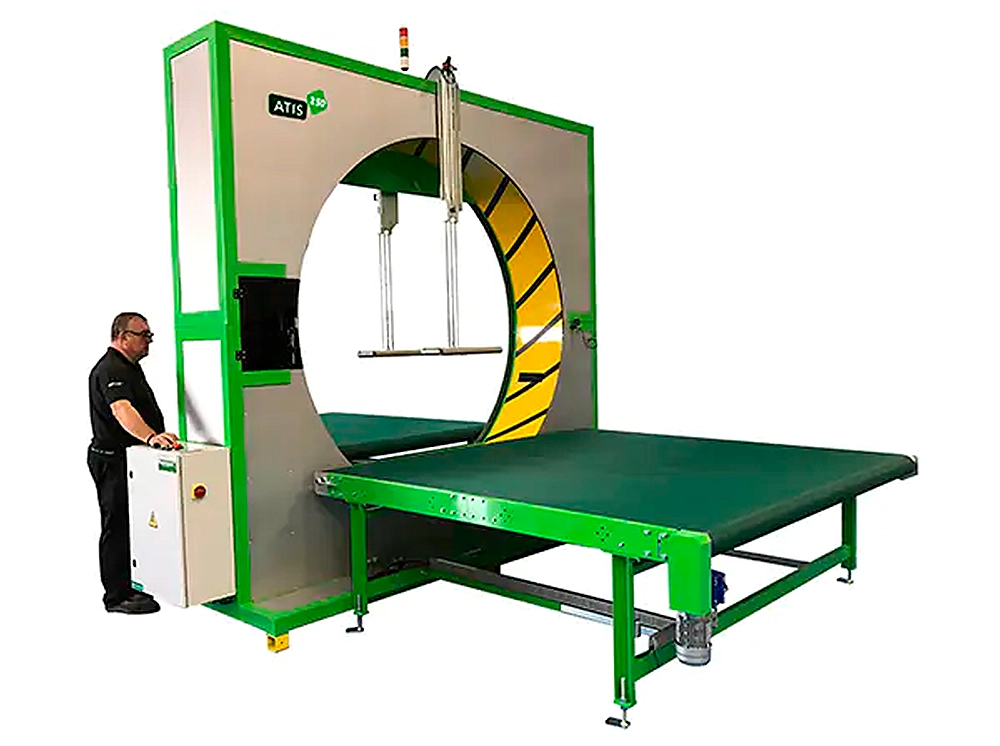

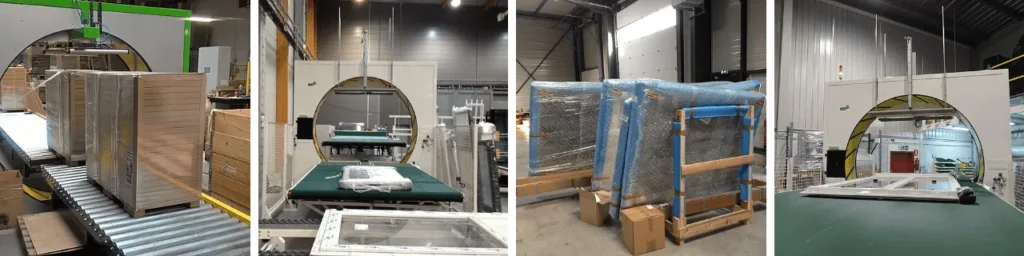

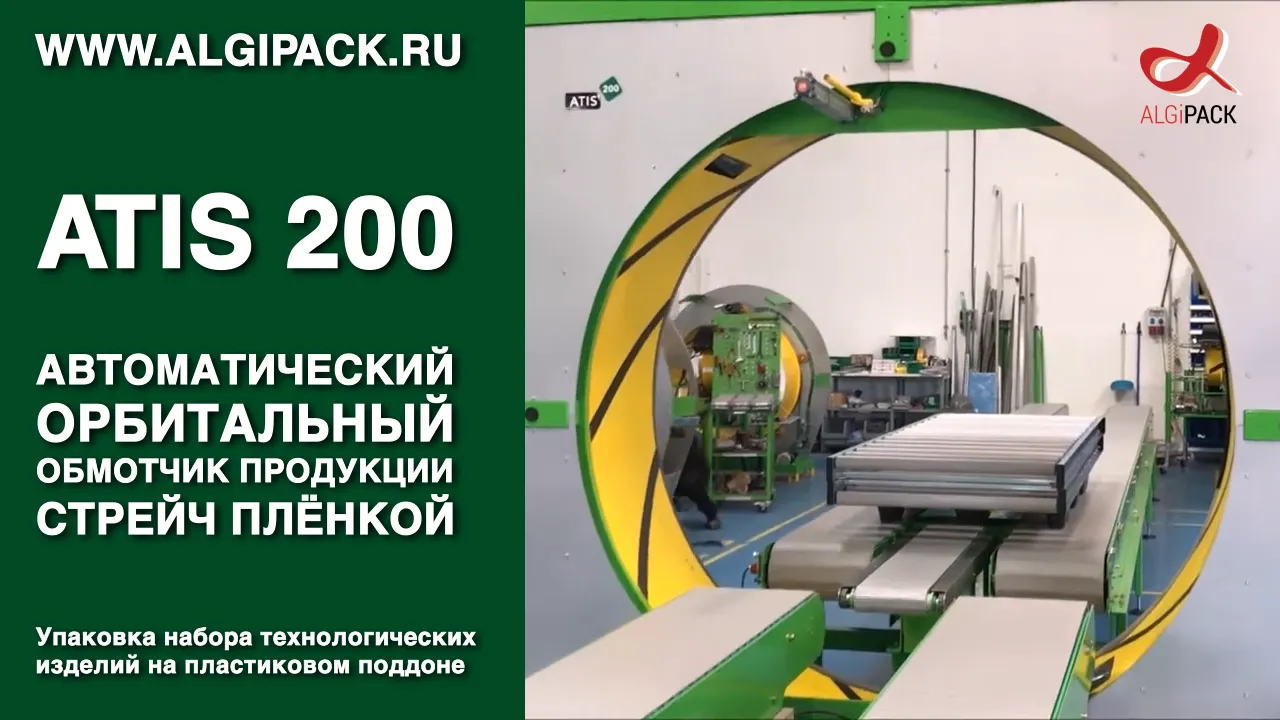

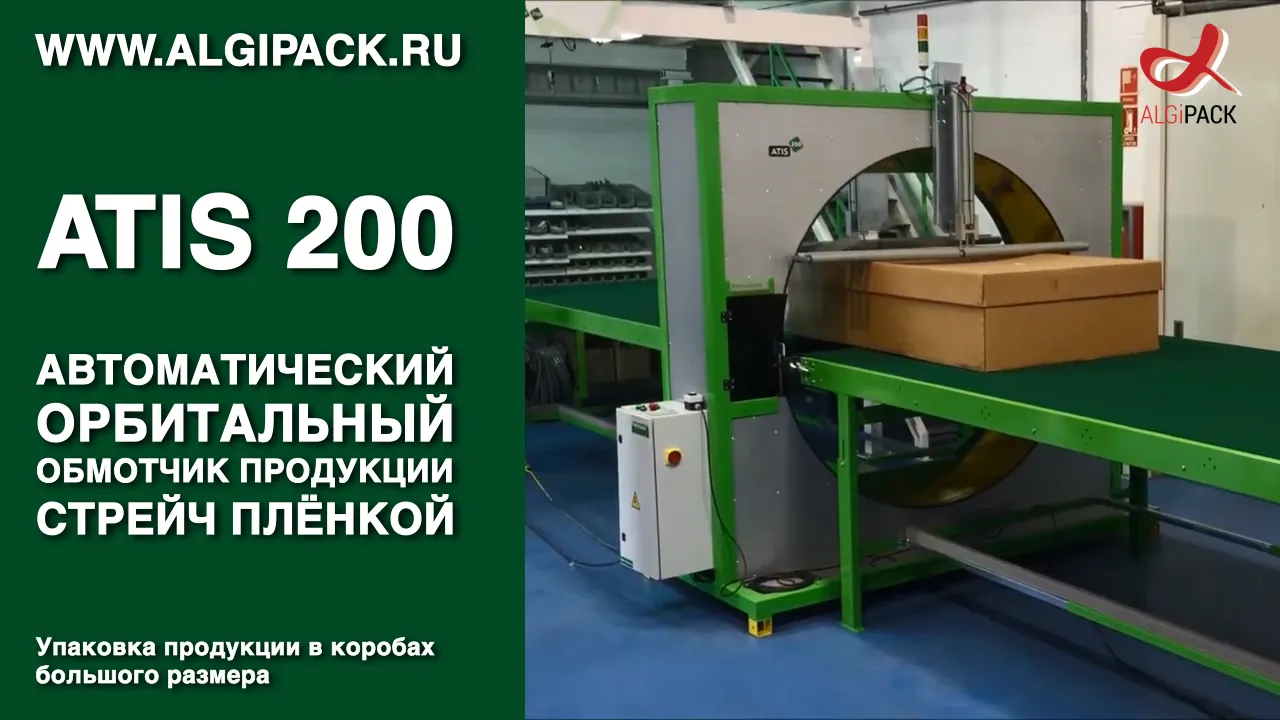

АЛДЖИПАК предлагает самые современные, технологичные, многофункциональные и безопасные орбитальные упаковочные станки. Горизонтальная (орбитальная) автоматическая машина для обмотки продукции стрейч-пленкой ATIS 200 (250). Предназначена для упаковки мебели, дверей, модулей, панелей, шкафов, окон и другой крупногабаритной продукции в стрейч пленку с высокой производительностью. Используется в составе комплексных автоматизированных упаковочных линий или в качестве отдельного упаковочного поста.

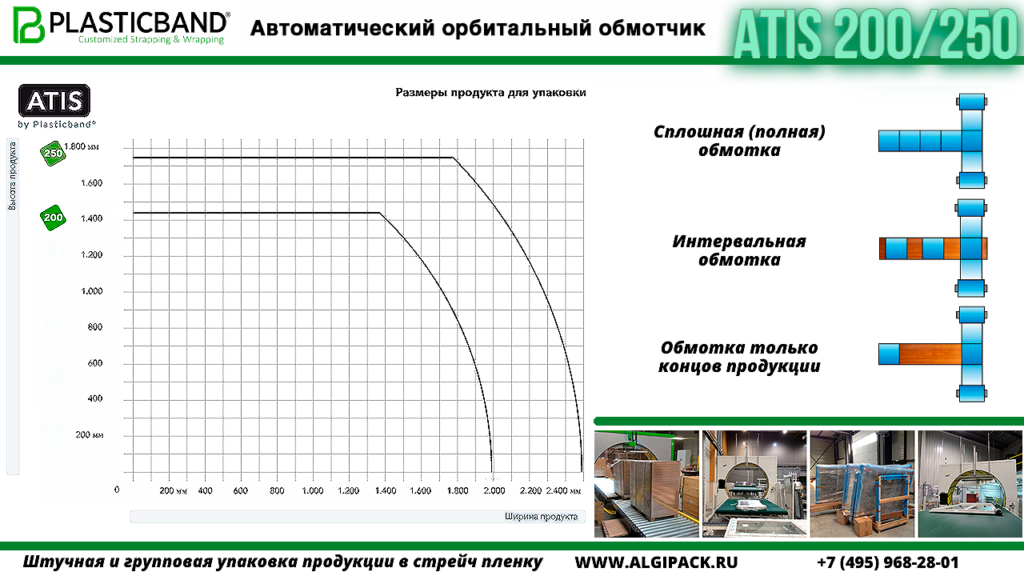

Для определения и выбора модели орбитального обмотчика серии ATIS для Вашего производства, воспользуйтесь таблицей предельных размеров продукта для упаковки, расположенной ниже.
Базовая комплектация
- Стальная рама, окрашенная в серый цвет и основание в зеленом цвете.
- Кольцо, вмонтированное в раму, окрашенное в желтый цвет.
- Двойной рулонодержатель; позволяет использовать два рулона стрейч пленки для плотной и быстрой упаковки или один рулон для обычной упаковки; позволяет использовать рулоны пленки различной ширины.
- Регулируемая система натяжения стрейч пленки.
- Система быстрой замены рулонов без дополнительного инструмента, с самофиксирующей системой удержания.
- Двойная автоматическая система захвата и обрезки стрейч пленки для двух рулонов; обрезка обеспечивается даже при нулевом натяжении пленки и имеет защиту ножа для безопасной эксплуатации.
- Система автоматической заправки стрейч пленки при смене рулона.
- Система остановки держателя рулона с автоматическим позиционированием для легкой замены рулона стрейч пленки.
- Регулируемая система нанесения дополнительных витков пленки обоих концах упаковки для улучшения защиты.
- Регулируемая скорость вращения кольца для управления наложением стрейч пленки на изделие.
- Сенсорный цветной экран позволяет запрограммировать и настроить машину в соответствии со спецификациями продукта, который подлежит упаковке, а именно:
- дополнительные витки усиления на концах продукта;
- заправка стрейч пленки;
- 6 программ обмотки;
- аварийная индикация;
- замена ролика пленки;
- обмотка только концов продукта;
- 6 языковых версий интерфейса;
- кнопки включения и отключения;
- управление временем подъема и опускания верхних пневматических прижимов;
- управление временем остановки конвейера.
- Программы обмотки (6): стандартная программа (обмотка продукта от начала до конца), программа группировки (обвязка только концов продукта) и 4 программы устанавливаемых пользователем.
- Переключатель обратного хода конвейера и переключатель режима движение продукции через кольцо без обмотки; данная опция используется на машинах, установленных в автоматические упаковочные линии и при наличии продукта, которые не подлежит упаковке.
- Переменная управляемая скорость конвейеров для управления скоростью обертывания или регулировки перекрытия стрейч пленки на продукте.
- Электрический оптический датчик запуска цикла обмотки.
- Блокировка работы машины при замене рулона пленки для обеспечения безопасности оператора.
- Кольцевая система привода через трапециевидный ремень с низкой потребностью в техническом обслуживании и высокой износостойкостью.
- Панель управления с:
- главным выключателем;
- индикатором работы;
- индикатором аварийной ситуации;
- кнопкой старт;
- кнопкой сброса режимов$
- регулировки скоростью вращения кольца;
- управлением скоростью движения конвейеров;
- кнопкой аварийной остановки;
- сенсорным экраном системы управления.
- Сиrнальная световая стойка для информирования о состоянии машины.
- Стальной защитный каркас вокруг корпуса машины для транспортировки.
- Машина сертифицирована по стандартам безопасности ЕС (2006/42/CE, 2004/42/CE & 93/68/CEE).
Дополнительная комплектация
- Верхний пресс на входе и выходе кольца — ручная настройка.
- Верхний пресс на входе и выходе кольца — автоматическая настройка.
- Боковые прижимные ролики на входе и выходе кольца — ручная настройка.
- Приводной роликовый металлический конвейер, ширина 1 200 х длина 1 000 мм (по заказу доступны другие размеры).
- Приводной ленточный конвейер, ширина 1 200 х длина 1 000 мм (по заказу доступны другие размеры).
- Приводной цепной конвейер, ширина 1 200 х длина 1 000 мм (по заказу доступны другие размеры).
- Приводной ленточный конвейер с пневматическим устройством установки уголков, ширина 1 000 х длина 2 500 мм.
- Приводной роликовый металлический конвейер V-образной формы, ширина 1 200 х длина 4 000 мм.
- Гравитационный роликовый конвейер + система опрокидывания продукции из вертикального положения в горизонтальное, ширина 1 200 х длина 1 500 мм.
- Стол с приводными роликами (3 ролика) в треугольнике, с пневматическим подъемником для оборачивания круглых изделий.
- Стол с приводными роликами (2 ролика), расположенными параллельно, для оборачивания круглых изделий.
- Гидравлический подъемный стол для центрирования конвейерной ленты / роликов против кольца.
- Мост для короткой продукции при ее длине < 600 мм.
- Приводной ленточный конвейер (мост) для короткой продукции, ширина 1 150 х длина 600 мм.
- Автоматический установщик деревянных или пенопластовых подложек (опор), включает приводной ленточный конвейер для короткой продукции шириной 1 150 и длиной 600 мм.
- Система предупреждения об окончании стрейч пленки в ролике.
- Защитные ограждения + комплект безопасности.
- Дистанционная техническая поддержка (через Интернет).
- Индивидуальная окраска упаковочной машины.
- Деревянная обрешетка для морских перевозок.
- Деревянный ящик для морских перевозок.

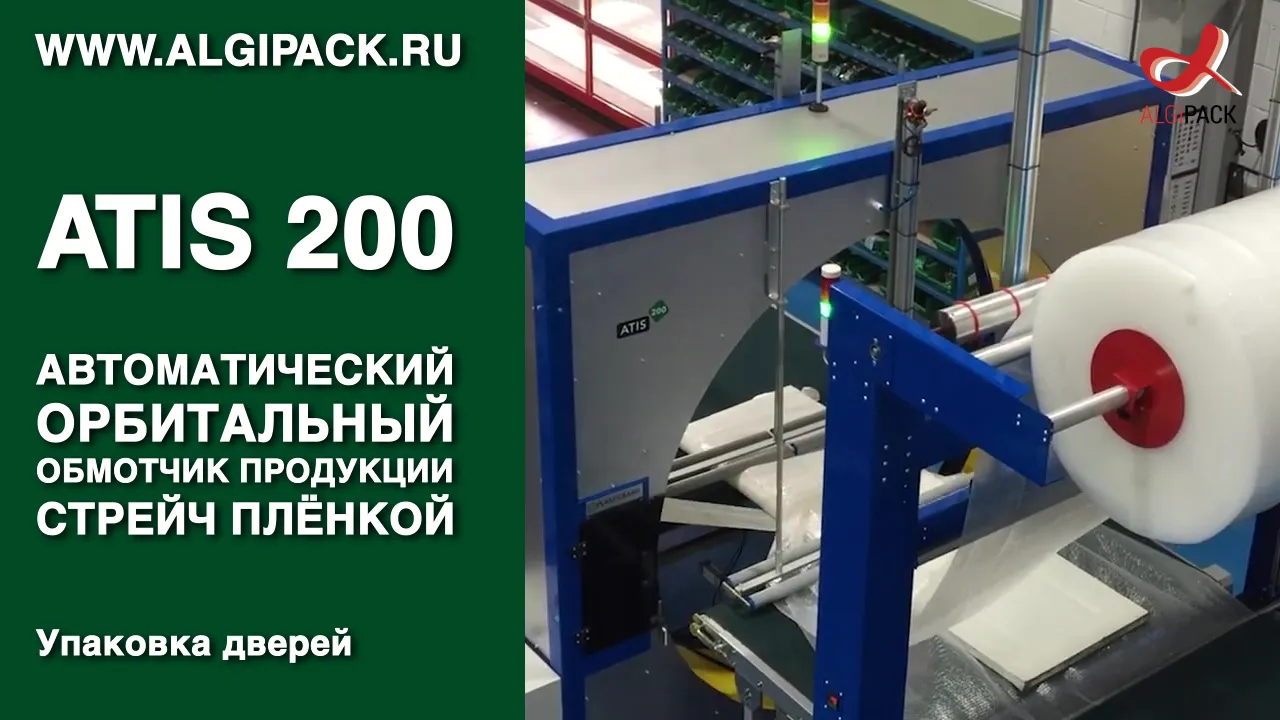

- Ручной оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой (интегрирован в упаковочную машину) для ширины рулона до 1 600 мм.
- Ручной напольный оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 600 мм.
- Автоматический двухрулонный (рулон вверху / рулон внизу) оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 600 мм. Включает в себя:
- Электрический сварной нож для устойчивого соединения (сварки) концов верхнего и нижнего рулонов воздушно-пузырчатой пленки.
- Управление температурой электрического сварного ножа для регулировки температуры сварки с учетом толщины воздушно-пузырчатой пленки.
- Верхний и нижний рулонодержатель воздушно-пузырчатой пленки; верхний рулон пленки укрывает верх изделия по длине, нижний рулон закрывает нижнюю часть изделия по длине.
- Электрический оптический датчик для автоматического запуска цикла обмотки по наличию продукции.
- Автоподмотка на верхнем и нижнем рулонодержателях оборачивателя воздушно-пузырчатой пленкой, для избежания вытягивания пленки из рулона перемещающимся изделием.
- Переключатель режимов работы системы: обмотка изделия с предварительным оборачиванием воздушно-пузырчатой пленкой или обмотка изделия только стрейч пленкой.
- Информационная световая стойка для индикации режима работы и состояния оборачивателя (диспенсера).
Схема работы
-
- Базовая упаковка: защита от пыли и влаги.
-
- Двойная обертка: двойная скорость, двойная защита.
-
-
Противоударная: пленка + пузырчатая пленка или полиэтилен.
Максимальная защита.
-
- Рекламная обертка: пленка + персонифицированная пленка (с печатью) для лучшей видимости и идентификации продукции.
Технические характеристики
| БАЗОВАЯ КОМПЛЕКТАЦИЯ: | Диаметр кольца: 2 000 (2 500) мм |
| Скорость вращения кольца: до 55 об/мин | |
| Начало и остановка цикла: автоматическое от фотодатчика | |
| Автоматическая загрузка пленки | |
Регулируемое количество дополнительных витков вначале и в конце продукта | |
| Захват и обрезание пленки: автоматическое | |
| Тип каретки: фрикционный тормоз | |
| Двойная каретка держателя стрейч-пленки c захватом и обрезчиком пленки | |
Сенсорный дисплей для настройки параметров | |
| ОПЦИОНАЛЬНО: | Приводные роликовые конвейеры (Д х Ш) 1 000 х 1 200 мм на входе и выходе |
верхние пневматические прижимы для стабилизации продукции во время обмотки на входе и выходе кольца | |
боковые пневматические прижимы для стабилизации продукции во время обмотки на входе и выходе кольца | |
| ПОДКЛЮЧЕНИЕ: | Электрическое подключение: 230/400 Вольт, 1 Фаза, 50 Гц, 3 жилы (1Ф+З+Н) |
| Установленная мощность/потребление: 3,0/1,66 кВт | |
| Защита: IP 54 | |
| Сжатый воздух: 6 бар | |
| ИСПОЛЬЗУЕМАЯ ПЛЕНКА: | Диаметр рулона стрейч-пленки: внутренний 38 мм, внешний 230 мм (по отдельному заказу: переходные втулки под внутренний диаметр 76 мм) |
| Ширина рулона стрейч-пленки: 250 мм | |
Толщина стрейч-пленки: 9 — 35 мкм | |
| ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ: | Панель оператора: сенсорная панель оператора |
| Контроллер: PLC Omron | |
| Частотный преобразователь: Fuji | |
| ПАРАМЕТРЫ, РЕГУЛИРУЕМЫЕ С ПАНЕЛИ УПРАВЛЕНИЯ: | Кнопка Старт |
| Кнопка Аварийной остановки | |
| Регулировка скорости вращения кольца | |
| Кнопка перезагрузки | |
| Память 4 режима обмотки | |
| Три программы обмотки: сплошная обмотка, только края, пошаговая обмотка (с интервалами) | |
| ГАРАНТИЯ: | 12 месяцев |
