Орбитальный горизонтальный обмотчик ATIS 160 автомат

ATIS 160

Автоматическая орбитальная упаковочная машина для горизонтальной обмотки продукции ПВХ стрейч пленкой

Цена комплекта:

от 30 432,00 Евро

Оплата в рублях по курсу ЦБ РФ на день платежа

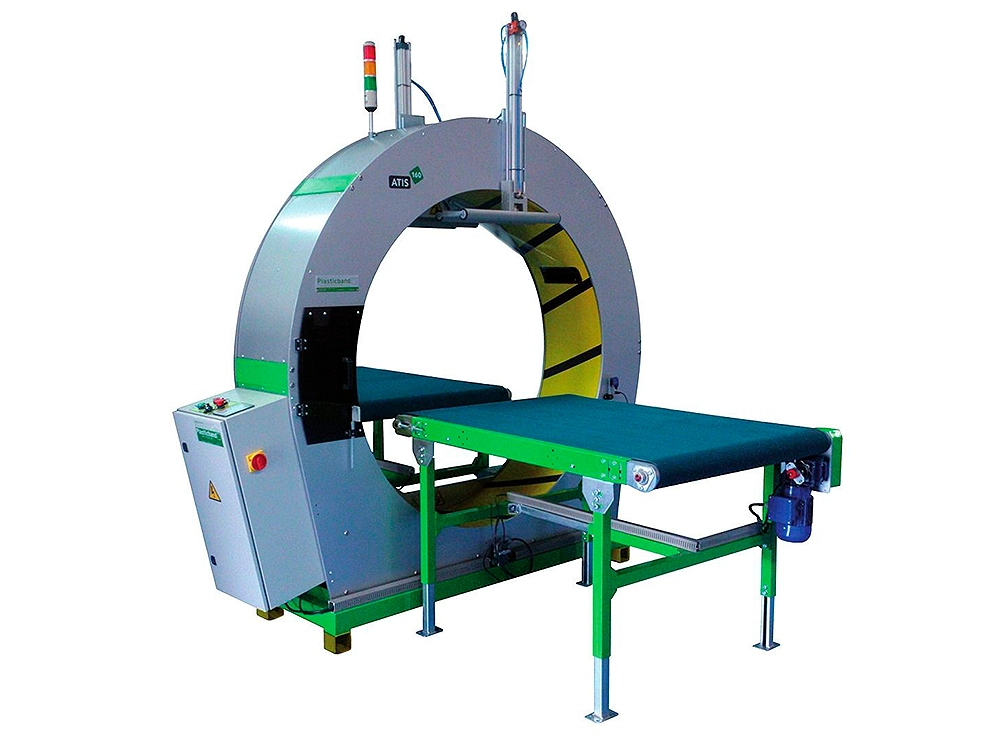

Орбитальный обмотчик ATIS 160 автомат от Алджипак

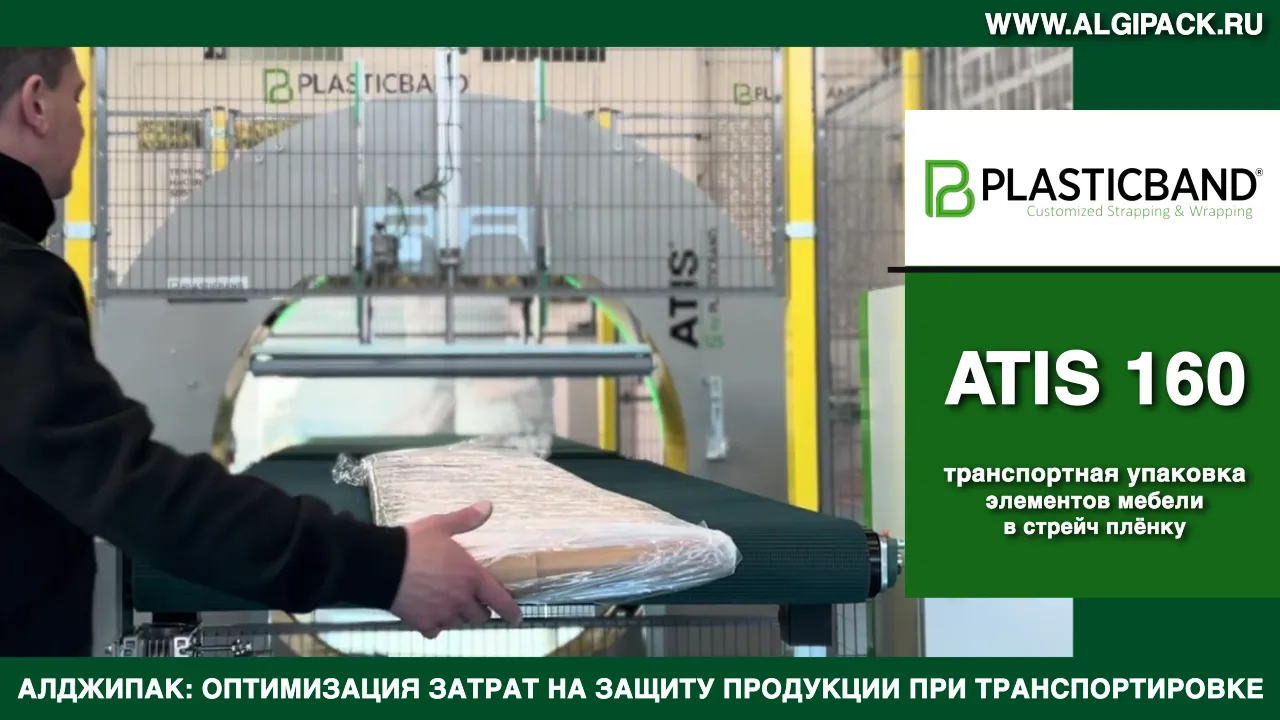

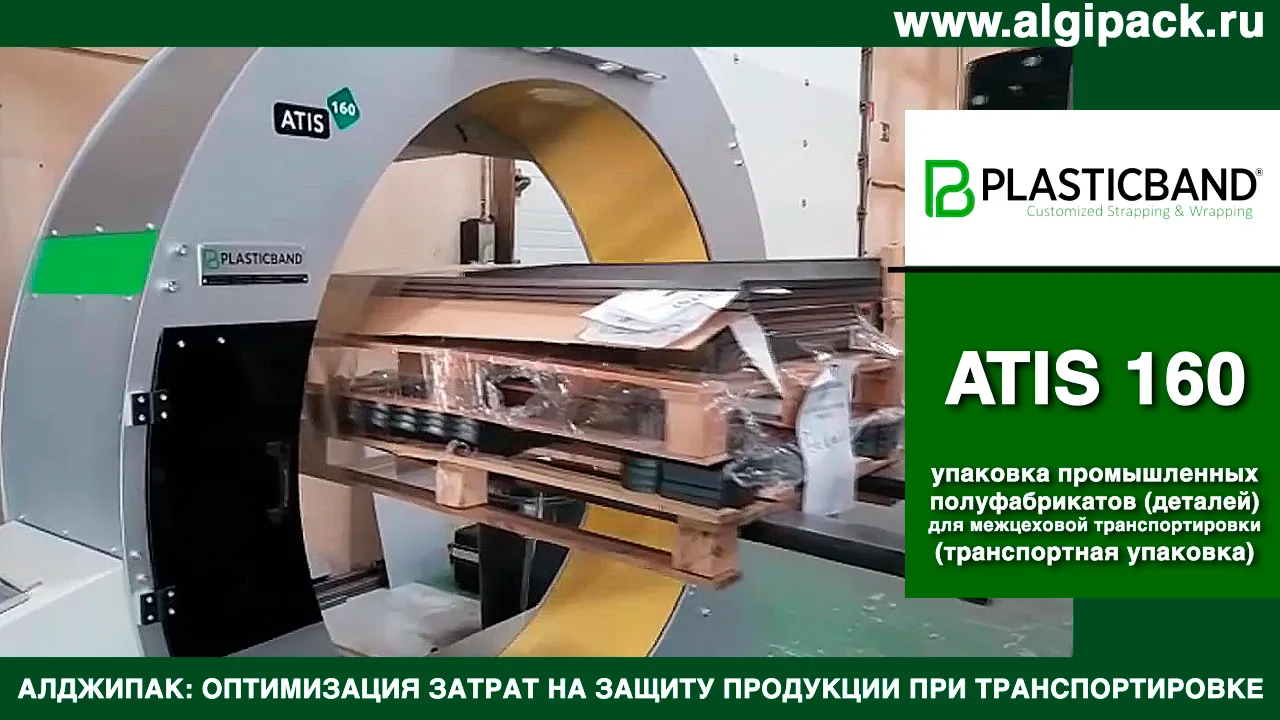

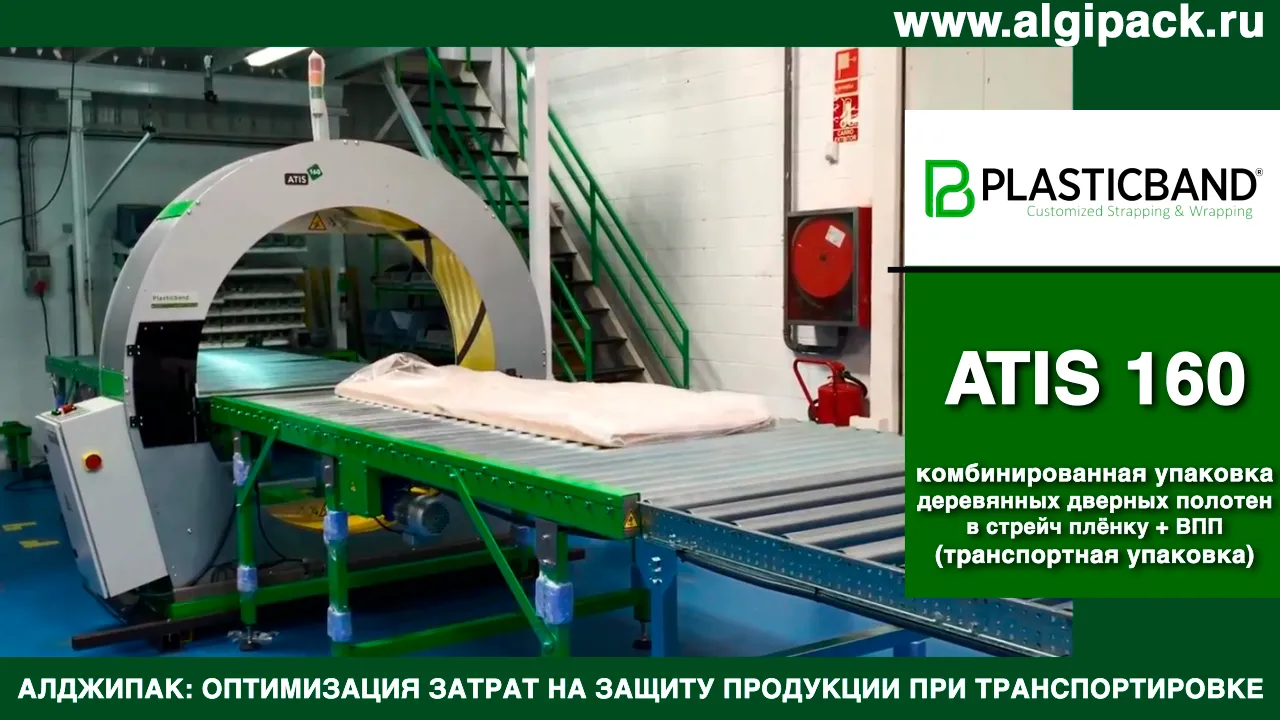

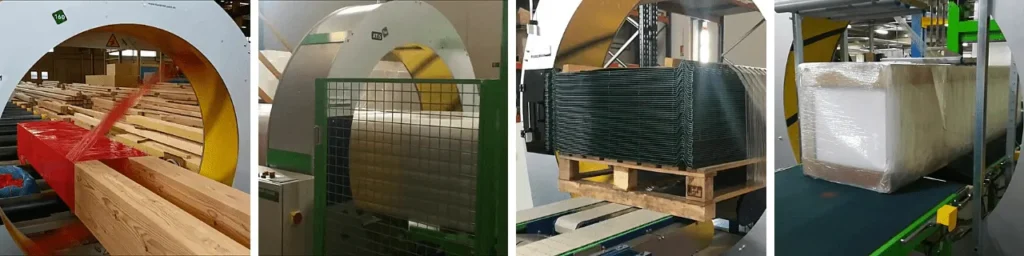

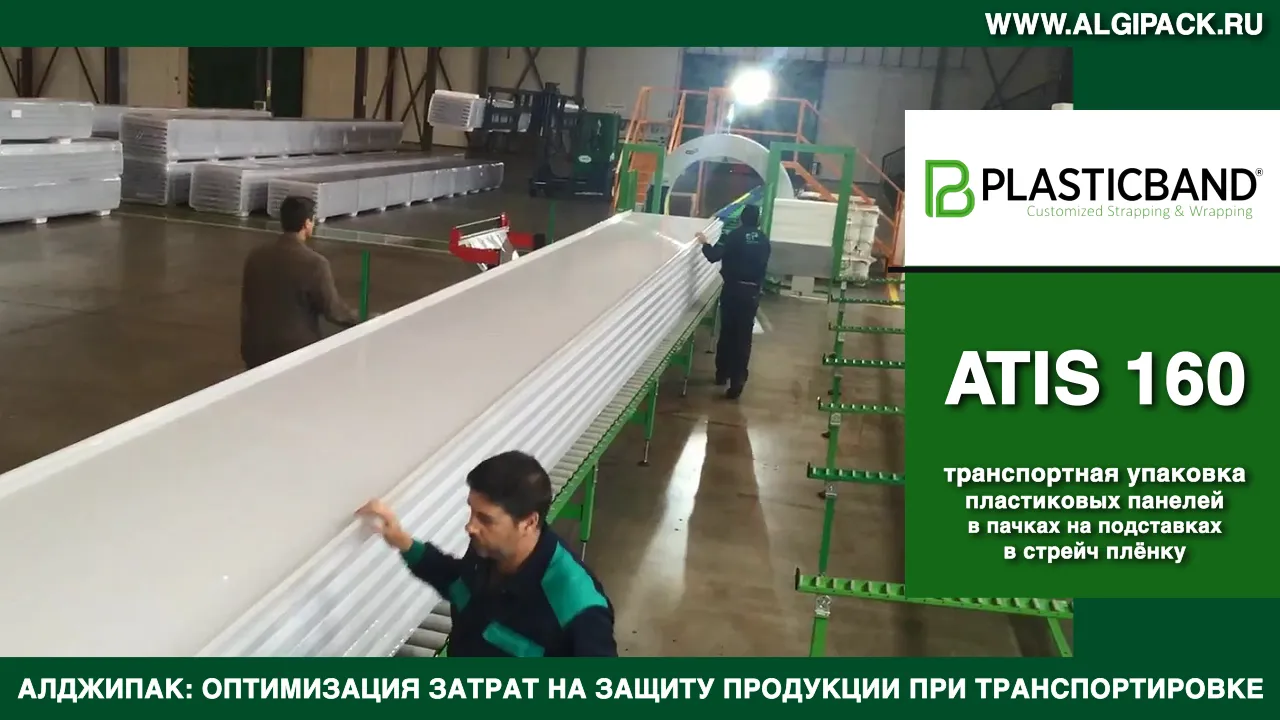

АЛДЖИПАК предлагает самые современные, технологичные, многофункциональные и безопасные орбитальные упаковочные станки. Горизонтальная (орбитальная) автоматическая машина для обмотки продукции стрейч-пленкой ATIS 160. Предназначена для упаковки мебели, дверей, модулей, панелей, шкафов, окон и другой крупногабаритной продукции в  ПВХ стрейч пленку с высокой производительностью. Используется в составе комплексных автоматизированных упаковочных линий или в качестве отдельного упаковочного поста.

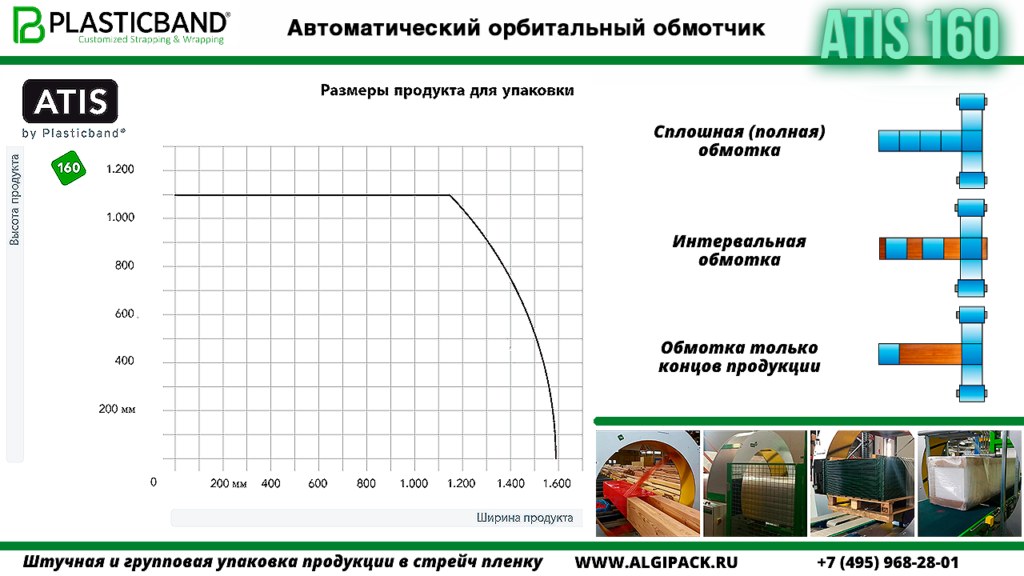

Для определения и выбора модели орбитального обмотчика серии ATIS для Вашего производства, воспользуйтесь таблицей предельных размеров продукта для упаковки, расположенной ниже.

  • Стальная рама, окрашенная в серый цвет и основание в зеленом цвете.
  • Кольцо, вмонтированное в раму, окрашенное в желтый цвет.
  • Двойной рулонодержатель; позволяет использовать два рулона стрейч пленки для плотной и быстрой упаковки или один рулон для обычной упаковки; позволяет использовать рулоны пленки различной ширины.
  • Регулируемая система натяжения стрейч пленки.
  • Система быстрой замены рулонов без дополнительного инструмента, с самофиксирующей системой удержания.
  • Двойная автоматическая система захвата и обрезки стрейч пленки для двух рулонов; обрезка обеспечивается даже при нулевом натяжении пленки и имеет защиту ножа для безопасной эксплуатации.
  • Система автоматической заправки стрейч пленки при смене рулона.
  • Система остановки держателя рулона с автоматическим позиционированием для легкой замены рулона стрепп ленты.
  • Регулируемая система нанесения дополнительных витков пленки обоих концах упаковки для улучшения защиты.
  • Регулируемая скорость вращения кольца для управления наложением стрейч пленки на изделие.
  • Сенсорный цветной экран позволяет запрограммировать и настроить машину в соответствии со спецификациями продукта, который подлежит упаковке:
    • дополнительные витки усиления на концах продукта;
    • заправка стрейч пленки;
    • 6 программ обмотки;
    • аварийная индикация;
    • замена ролика пленки;
    • обмотка только концов продукта;
    • 6 языковых версий интерфейса;
    • кнопки включения и отключения;
    • управление временем подъема и опускания верхних пневматических прижимов;
    • управление временем остановки конвейера.
  • Программы обмотки (6): стандартная программа (обмотка продукта от начала до конца), программа группировки (обвязка только концов продукта) и 4 программы устанавливаемых пользователем.
  • Переключатель обратного хода конвейера и переключатель режима движение продукции через кольцо без обмотки; данная опция используется на машинах, установленных в автоматические упаковочные линии и при наличии продукта, которые не подлежит упаковке.
  • Переменная управляемая скорость конвейеров для управления скоростью обертывания или регулировки перекрытия стрейч пленки на продукте.
  • Электрический оптический датчик запуска цикла обмотки.
  • Блокировка работы машины при замене рулона пленки для обеспечения безопасности оператора.
  • Кольцевая система привода через трапециевидный ремень с низкой потребностью в техническом обслуживании и высокой износостойкостью.
  • Панель управления с:
    • главным выключателем;
    • индикатором работы;
    • индикатором аварийной ситуации;
    • кнопкой старт;
    • кнопкой сброса режимов;
    • регулировки скоростью вращения кольца;
    • управлением скоростью движения конвейеров;
    • кнопкой аварийной остановки;
    • сенсорным экраном системы управления.
  • Сиrнальная световая стойка для информирования о состоянии машины.
  • Стальной защитный каркас вокруг корпуса машины для транспортировки.
  • Машина сертифицирована по стандартам безопасности ЕС (2006/42/CE, 2004/42/CE & 93/68/CEE).
  • Верхний пресс на входе и выходе кольца — ручная настройка.
  • Верхний пресс на входе и выходе кольца — автоматическая настройка.
  • Боковые прижимные ролики на входе и выходе кольца — ручная настройка.
  • Приводной роликовый металлический конвейер, ширина 1 000 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной ленточный конвейер, ширина 1 000 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной цепной конвейер, ширина 1 000 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной ленточный конвейер с пневматическим устройством установки уголков, ширина 1 000 х длина 2 500 мм.
  • Приводной роликовый металлический конвейер V-образной формы, ширина 1 200 х длина 4 000 мм.
  • Гравитационный роликовый конвейер + система опрокидывания продукции из вертикального положения в горизонтальное, ширина 1 200 х длина 1 500 мм.
  • Стол с приводными роликами (3 ролика) в треугольнике, с пневматическим подъемником для оборачивания круглых изделий.
  • Стол с приводными роликами (2 ролика), расположенными параллельно, для оборачивания круглых изделий.
  • Гидравлический подъемный стол для центрирования конвейерной ленты / роликов против кольца.
  • Мост для короткой продукции при ее длине < 600 мм.
  • Приводной ленточный конвейер (мост) для короткой продукции, ширина 1 150 х длина 600 мм.

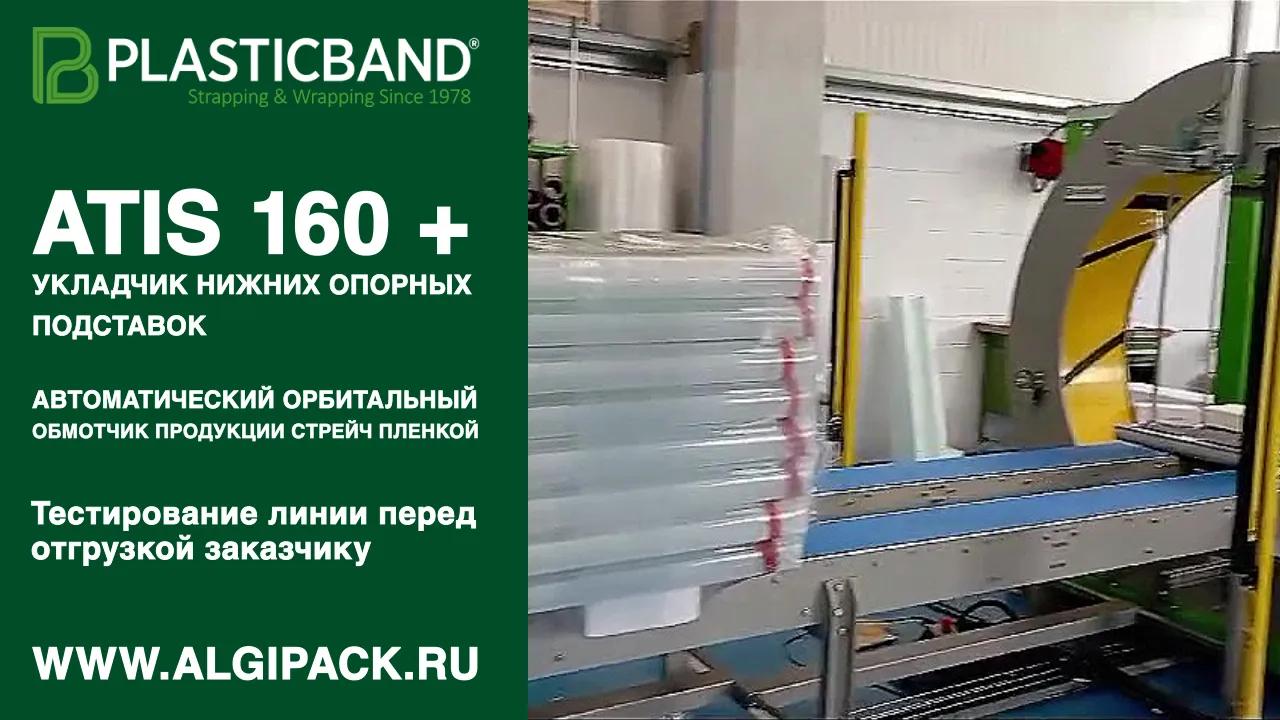

  • Автоматический установщик деревянных или пенопластовых подложек (опор), включает приводной ленточный конвейер для короткой продукции шириной 1 150 и длиной 600 мм.
  • Система предупреждения об окончании стрейч пленки в ролике.
  • Защитные ограждения + комплект безопасности.
  • Дистанционная техническая поддержка (через Интернет).
  • Индивидуальная окраска упаковочной машины.
  • Деревянная обрешетка для морских перевозок.
  • Деревянный ящик для морских перевозок.

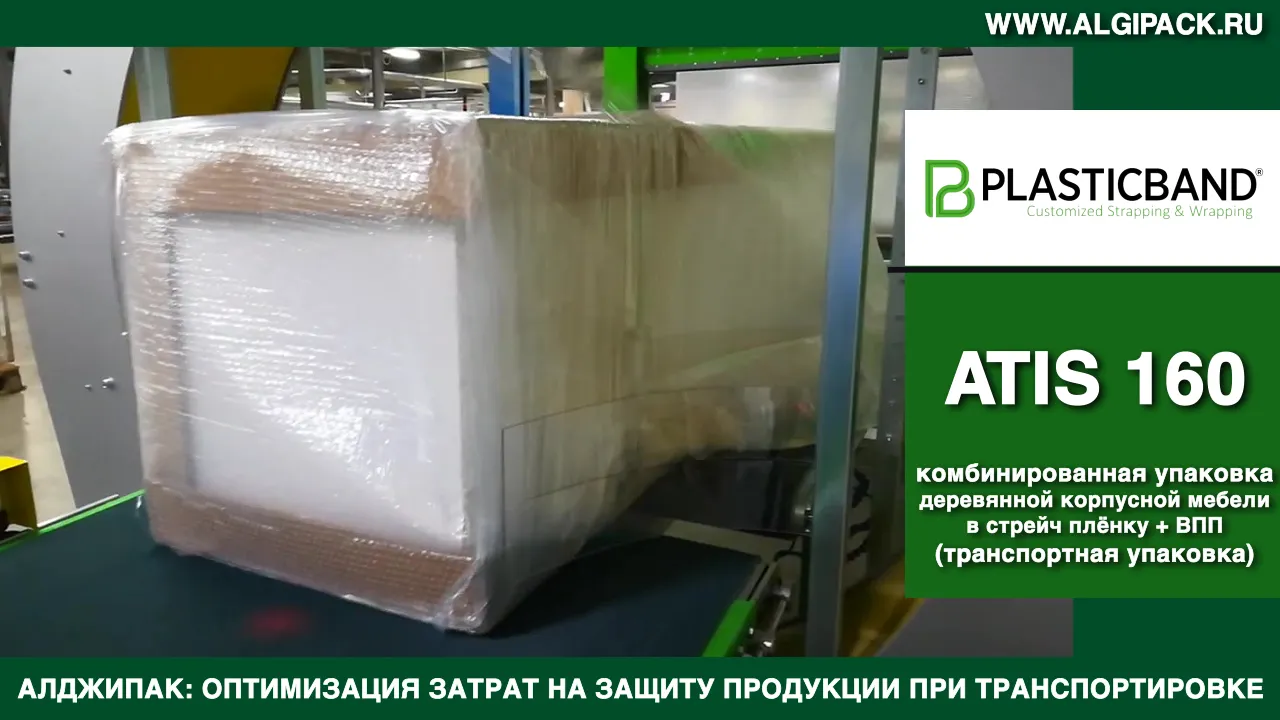

  • Ручной оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой (интегрирован в упаковочную машину) для ширины рулона до 1 600 мм.
  • Ручной напольный оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 600 мм.

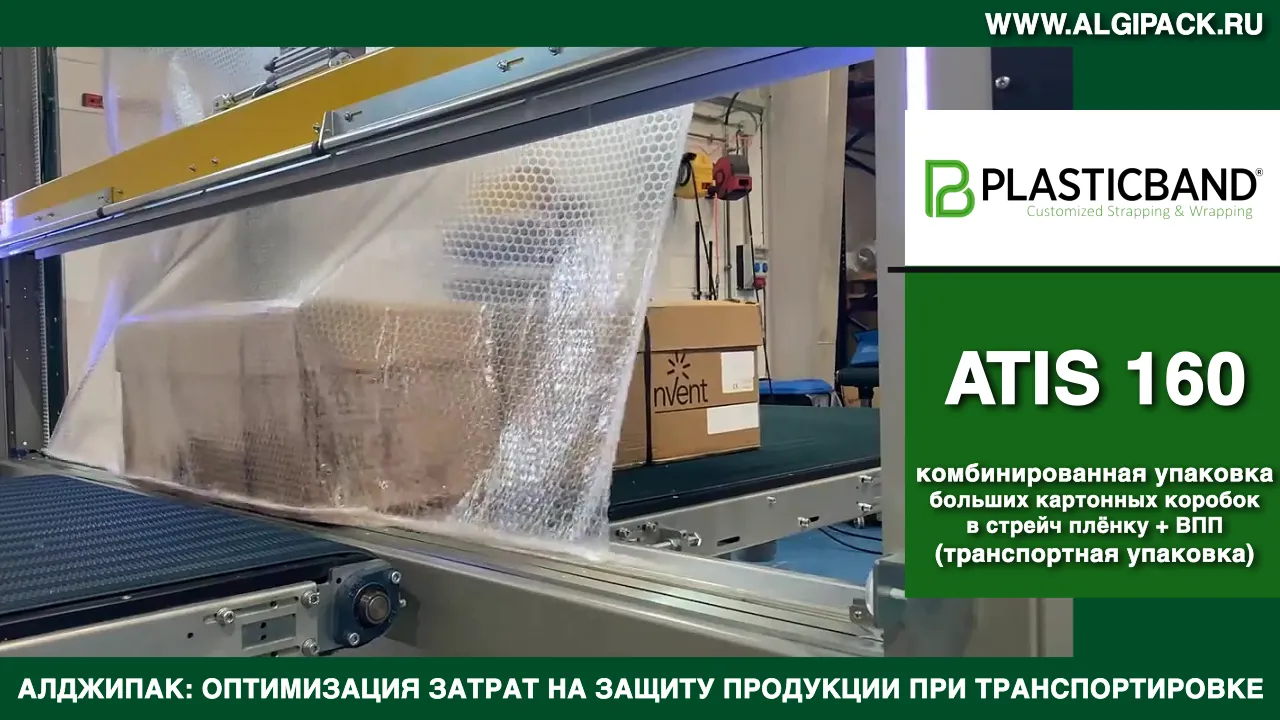

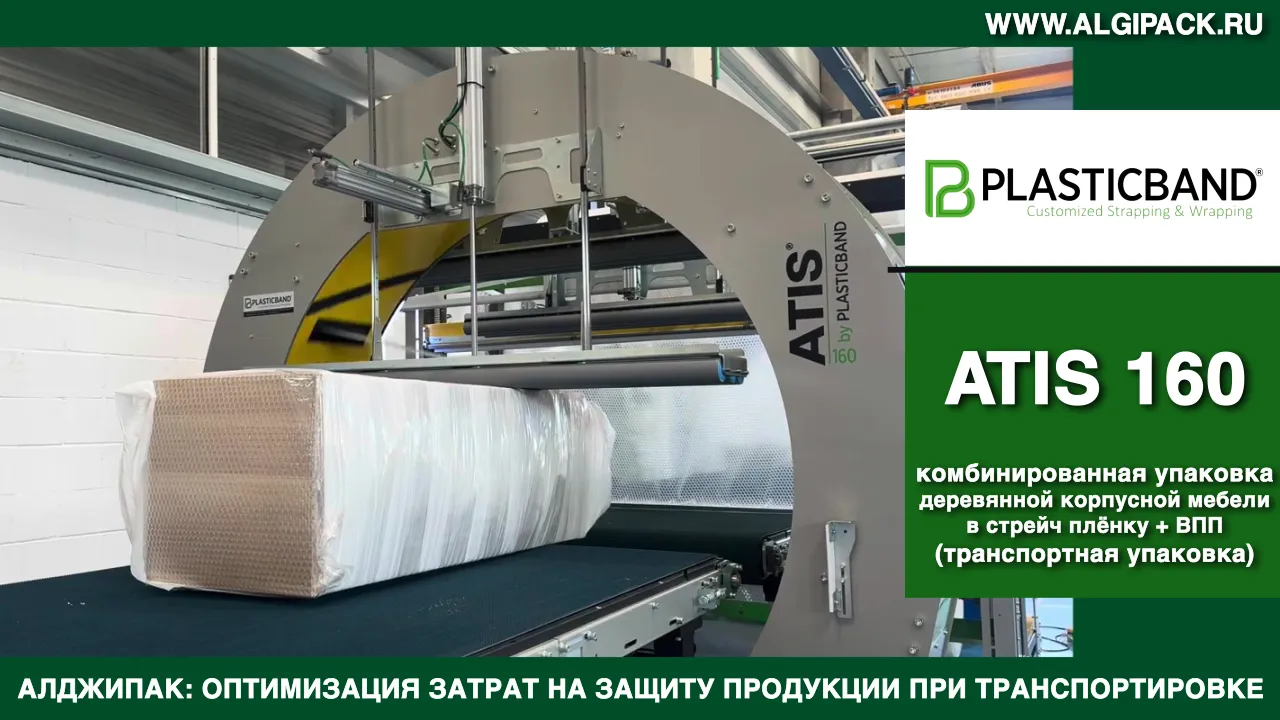

  • Автоматический двухрулонный (рулон вверху / рулон внизу) оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 600 мм. Включает в себя:
    • Электрический сварной нож для устойчивого соединения (сварки) концов верхнего и нижнего рулонов воздушно-пузырчатой пленки.
    • Управление температурой электрического сварного ножа для регулировки температуры сварки с учетом толщины воздушно-пузырчатой пленки.
    • Верхний и нижний рулонодержатель воздушно-пузырчатой пленки; верхний рулон пленки укрывает верх изделия по длине, нижний рулон закрывает нижнюю часть изделия по длине.
    • Электрический оптический датчик для автоматического запуска цикла обмотки по наличию продукции.
    • Автоподмотка на верхнем и нижнем рулонодержателях оборачивателя воздушно-пузырчатой пленкой, для избежания вытягивания пленки из рулона перемещающимся изделием.
    • Переключатель режимов работы системы: обмотка изделия с предварительным оборачиванием воздушно-пузырчатой пленкой или обмотка изделия только стрейч пленкой.
    • Информационная световая стойка для индикации режима работы и состояния оборачивателя (диспенсера).
БАЗОВАЯ КОМПЛЕКТАЦИЯ:

Диаметр кольца: 1 600 мм

 Скорость вращения кольца: до 60 об/мин
 Начало и остановка цикла: автоматическое от фотодатчика
 Автоматическая загрузка пленки


Регулируемое количество дополнительных витков вначале и в конце продукта

 Захват и обрезание пленки: автоматическое
 Тип каретки: фрикционный тормоз
 Двойная каретка держателя стрейч-пленки c захватом и обрезчиком пленки


Сенсорный дисплей для настройки параметров

ОПЦИОНАЛЬНО:

приводные роликовые конвейеры (Д х Ш) 1 000 х 1 000 мм на входе и выходе



верхние пневматические прижимы для стабилизации продукции во время обмотки на входе и выходе кольца



боковые пневматические прижимы для стабилизации продукции во время обмотки на входе и выходе кольца

ПОДКЛЮЧЕНИЕ:Электрическое подключение: 220-230 Вольт, 1 Фаза, 50 Гц, 3 жилы (1Ф+З+Н)
 Установленная мощность/потребление: 3,0/1,63 кВт
 Защита: IP 54
 Сжатый воздух: 6 бар
ИСПОЛЬЗУЕМАЯ ПЛЕНКА:Диаметр рулона стрейч-пленки: внутренний 38 мм, внешний 230 мм (по отдельному заказу: переходные втулки под внутренний диаметр 76 мм)
 Ширина рулона стрейч-пленки: 100, 166, 250 мм


Толщина стрейч-пленки: 9 — 35 мкм

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ:Панель оператора: сенсорная панель оператора
 Контроллер: PLC Omron
 Частотный преобразователь: Fuji
ПАРАМЕТРЫ, РЕГУЛИРУЕМЫЕ С ПАНЕЛИ УПРАВЛЕНИЯ:Кнопка Старт
 Кнопка Аварийной остановки
 Регулировка скорости вращения кольца
 Кнопка перезагрузки
 Память 4 режима обмотки
 Три программы обмотки: сплошная обмотка, только края, пошаговая обмотка (с интервалами)
ГАРАНТИЯ:12 месяцев

Позвоните нам, в компанию АЛДЖИПАК, по телефону +7 (495) 968-28-01, и мы поможем Вам подобрать технологию упаковки, упаковочные материалы, поставим оборудование, проведем пуско-наладочные работы и обучение персонала.
