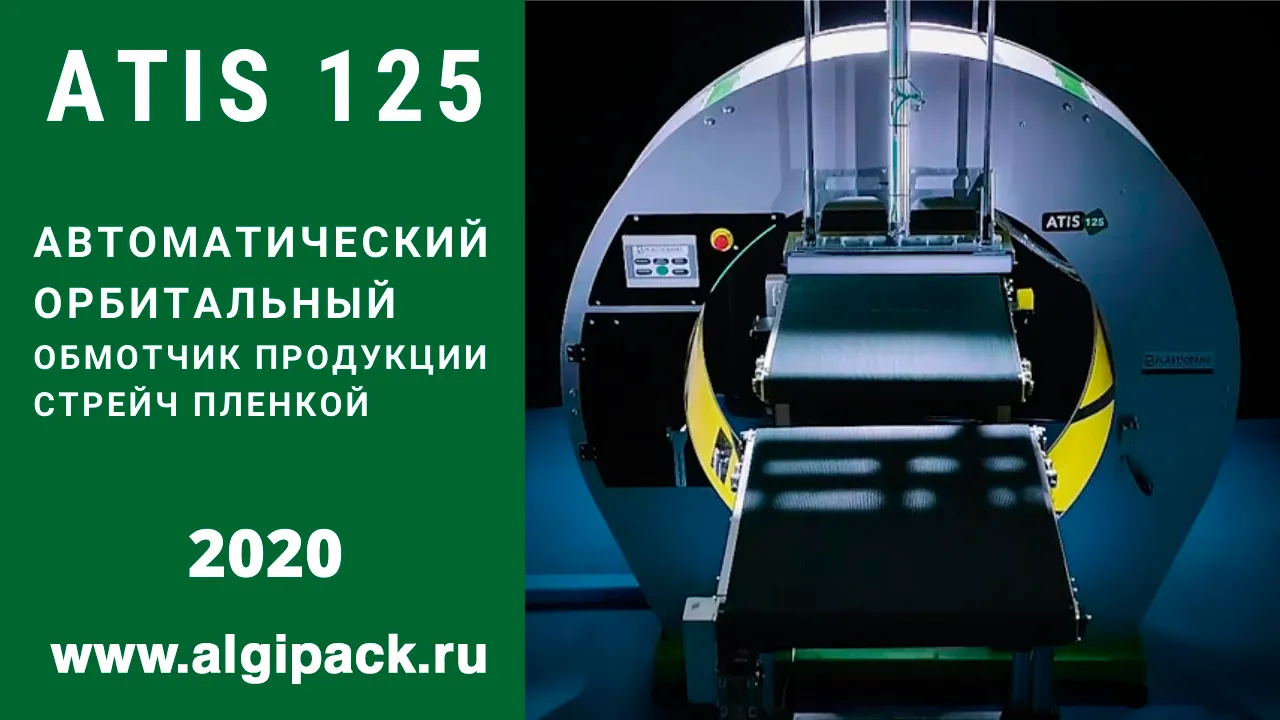

Орбитальный горизонтальный обмотчик ATIS 125 автомат

ATIS 125

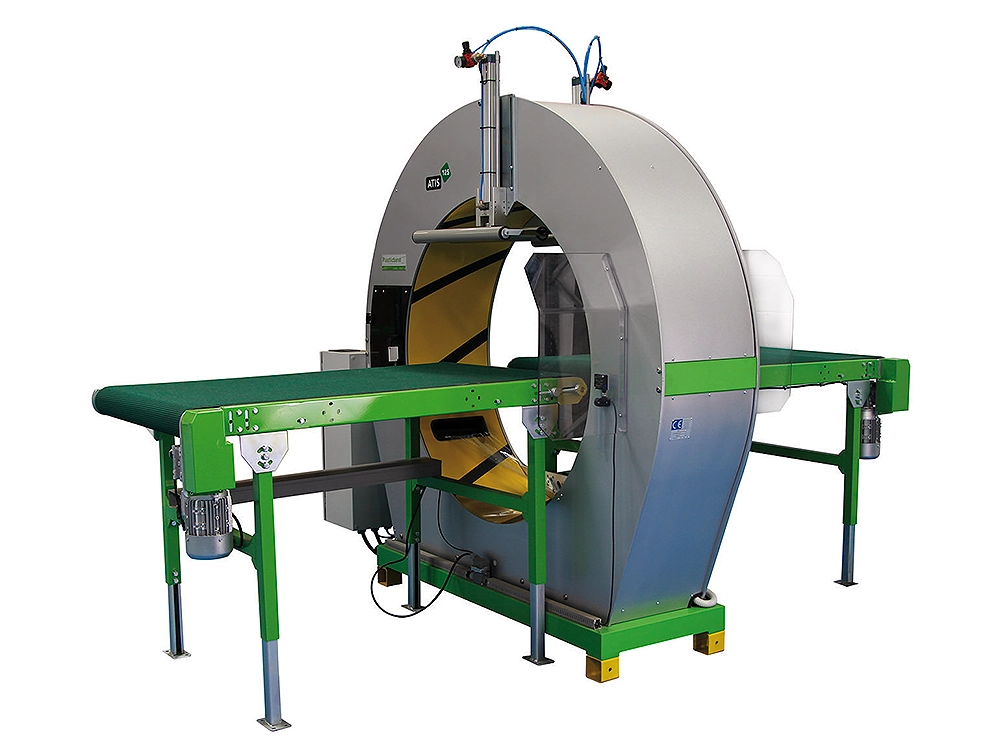

Автоматическая орбитальная упаковочная машина для горизонтальной обмотки продукции ПВХ стрейч пленкой

Цена комплекта:

от 26 376,00 Евро

Оплата в рублях по курсу ЦБ РФ на день платежа

Орбитальный обмотчик ATIS 125 автомат от Алджипак

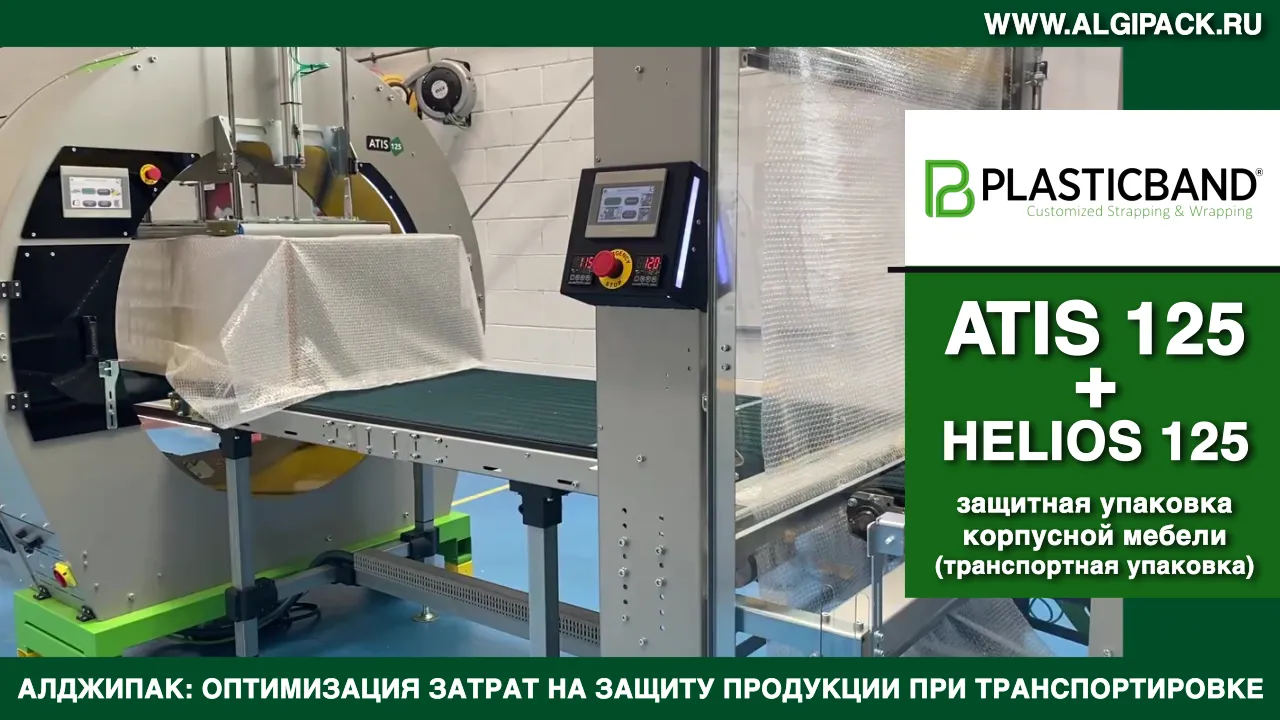

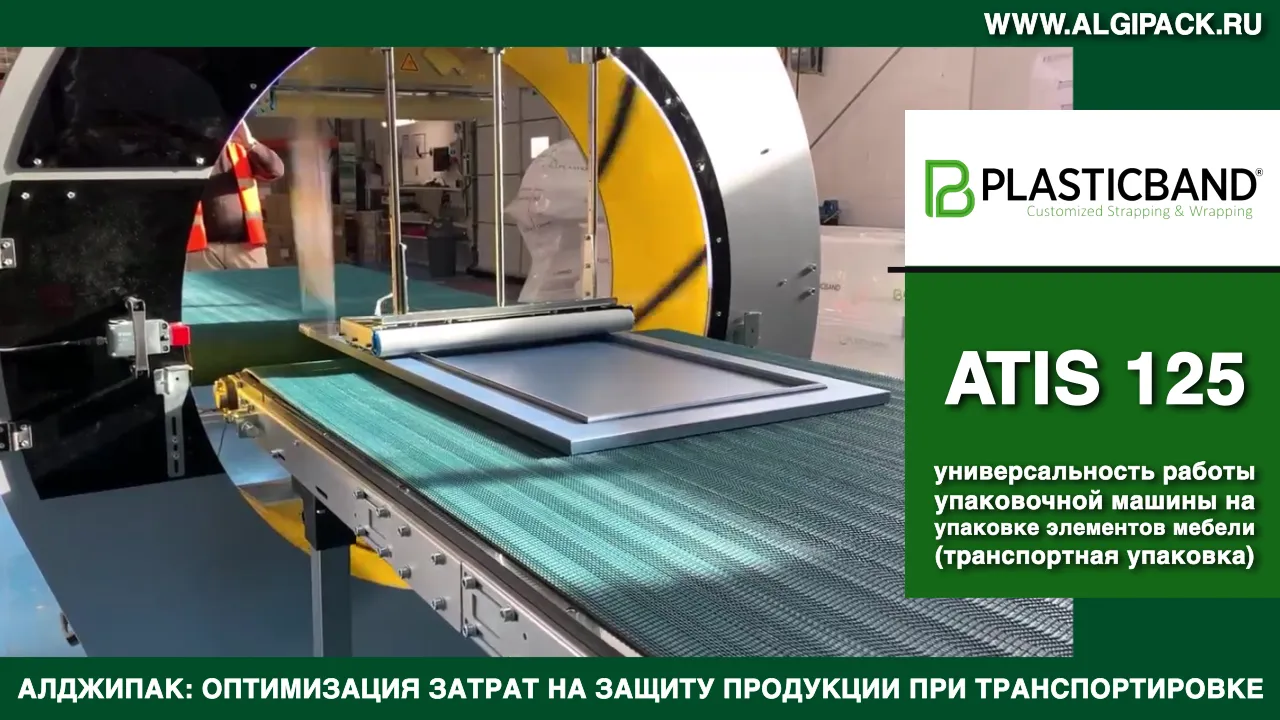

АЛДЖИПАК предлагает самые современные, технологичные, многофункциональные и безопасные орбитальные упаковочные станки. Горизонтальная (орбитальная) автоматическая машина для обмотки продукции стрейч-пленкой ATIS 125. Предназначена для упаковки мебели, дверей, модулей, панелей, шкафов, окон и другой крупногабаритной продукции в  ПВХ стрейч пленку с высокой производительностью. Используется в составе комплексных автоматизированных упаковочных линий или в качестве отдельного упаковочного поста.

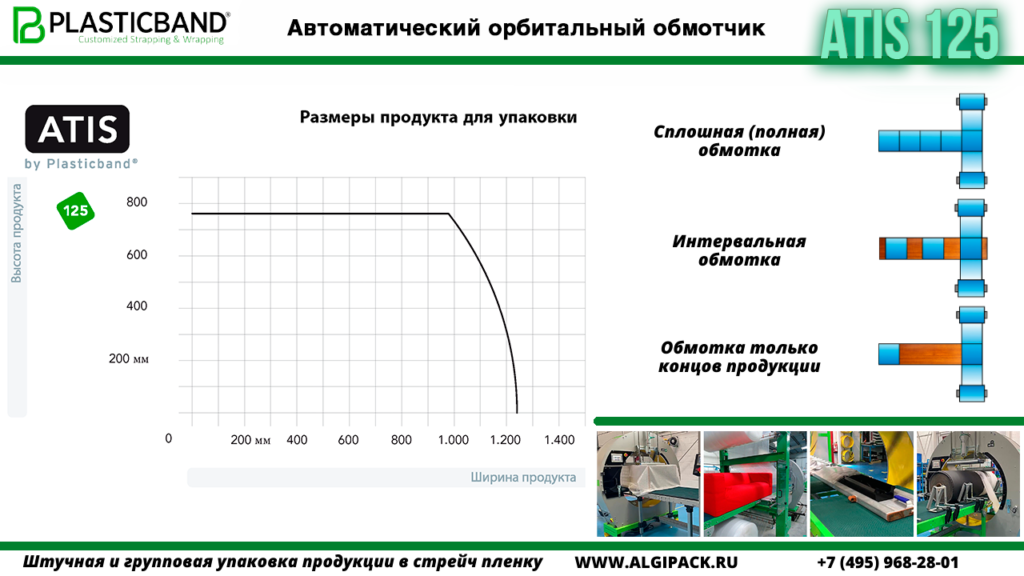

Для определения и выбора модели орбитального обмотчика серии ATIS для Вашего производства, воспользуйтесь таблицей предельных размеров продукта для упаковки, расположенной ниже.

  • Двойной рулонодержатель; позволяет использовать два рулона стрейч пленки для плотной и быстрой упаковки или один рулон для обычной упаковки; позволяет использовать рулоны пленки различной ширины.
  • Система быстрой замены рулонов без дополнительного инструмента, с самофиксирующей системой удержания.
  • Регулируемая система натяжения стрейч пленки.
  • Двойная автоматическая система захвата и обрезки стрейч пленки для двух рулонов; обрезка обеспечивается даже при нулевом натяжении пленки и имеет защиту ножа для безопасной эксплуатации.
  • Система автоматической заправки стрейч пленки при смене рулона.
  • Система остановки держателя рулона с автоматическим позиционированием для легкой замены рулона стрейч пленки.
  • Блокировка работы машины при замене рулона пленки для обеспечения безопасности оператора.
  • Кольцевая система привода через трапециевидный ремень с низкой потребностью в техническом обслуживании и высокой износостойкостью.
  • Стальная рама, окрашенная в серый цвет и основание в зеленом цвете.
  • Кольцо, вмонтированное в раму, окрашенное в желтый цвет.
  • Регулируемая скорость вращения кольца для управления наложением стрейч пленки на изделие.
  • Регулируемая система нанесения дополнительных витков пленки обоих концах упаковки для улучшения защиты.
  • Интерактивный цветной сенсорный дисплей, позволяет запрограммировать и настроить машину в соответствии со спецификациями продукта, который подлежит упаковке, а именно:
    • Программы обмотки (9):
      • с 1 по 4 — программы полной обмотки (продукт обматывается стрейч пленкой от начала до конца);
      • 5 — Обмотка только концов продукта;
      • 6 — Интервальная обмотка;
      • 7 — Полная обмотка с интервальными витками усиления;
      • 8 — полуавтоматическая обмотка;
      • 9 — режим «Только конвейеры», без обмотки продукции.
    • Демонстрация сообщений системы, видеоинструкций, режимов замены ролика, регулировка наложением дополнительных витков на концах продукта, кнопка включения и выключения, управление верхними и боковыми прессами (опция), управление временем подъема и опускания верхнего прижима (опция), установка расстояния между обвязками при интервальной обмотке, предупреждение о необходимости профилактического обслуживания и программирование системы на 3 языках.
    • Возможность устранения пленочных хвостов в начале продукта.
    • Блокировка экрана паролем, чтобы избежать несанкционированных манипуляций с выбранными параметрами.
  • Электрический оптический датчик запуска цикла обмотки.
  • Встроенный электрический шкаф со светодиодной подсветка для удобства обслуживания и регулировок; включает главный переключатель.
  • Светодиодная информационная стойка для информирования о состоянии машины (режим обслуживания, рабочий режим и аварийная ситуация).
  • Машина сертифицирована по стандартам безопасности ЕС (2006/42/CE, 2004/42/CE & 93/68/CEE).
  • Верхний пресс на входе и выходе кольца — ручная настройка.
  • Верхний пресс на входе и выходе кольца — автоматическая настройка; включая электрические оптические датчики определения выхода упакованной продукции.
  • Боковые прижимные ролики на входе и выходе кольца — ручная настройка.
  • Приводной роликовый металлический конвейер, ширина 800 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной ленточный конвейер, ширина 800 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной цепной конвейер, ширина 800 х длина 1 000 мм (по заказу доступны другие размеры).
  • Приводной ленточный конвейер с пневматическим устройством установки уголков, ширина 1 000 х длина 2 500 мм.
  • Приводной роликовый металлический конвейер V-образной формы, ширина 1 200 х длина 4 000 мм.
  • Гравитационный роликовый конвейер + система опрокидывания продукции из вертикального положения в горизонтальное, ширина 1 200 х длина 1 500 мм.
  • Стол с 4 приводными роликами расположенными крестообразно, с пневматическим подъемником для оборачивания круглых изделий.
  • Стол с 2 приводными роликами, расположенными параллельно, для оборачивания круглых изделий.
  • Гидравлический подъемный стол для центрирования кольца против конвейерной ленты / роликов.
  • Мост для короткой продукции при ее длине < 600 мм.
  • Приводной ленточный конвейер (мост) для короткой продукции, ширина 1 150 х длина 600 мм.
  • Автоматический установщик деревянных или пенопластовых подложек (опор), включает приводной ленточный конвейер для короткой продукции шириной 1 150 и длиной 600 мм.
  • Система предупреждения об окончании стрейч пленки в ролике.
  • Система предупреждения об обрыве стрейч пленки.
  • Защитные ограждения + комплект безопасности.
  • Дистанционная техническая поддержка (через Интернет).
  • Индивидуальная окраска упаковочной машины.
  • Деревянная обрешетка для морских перевозок.

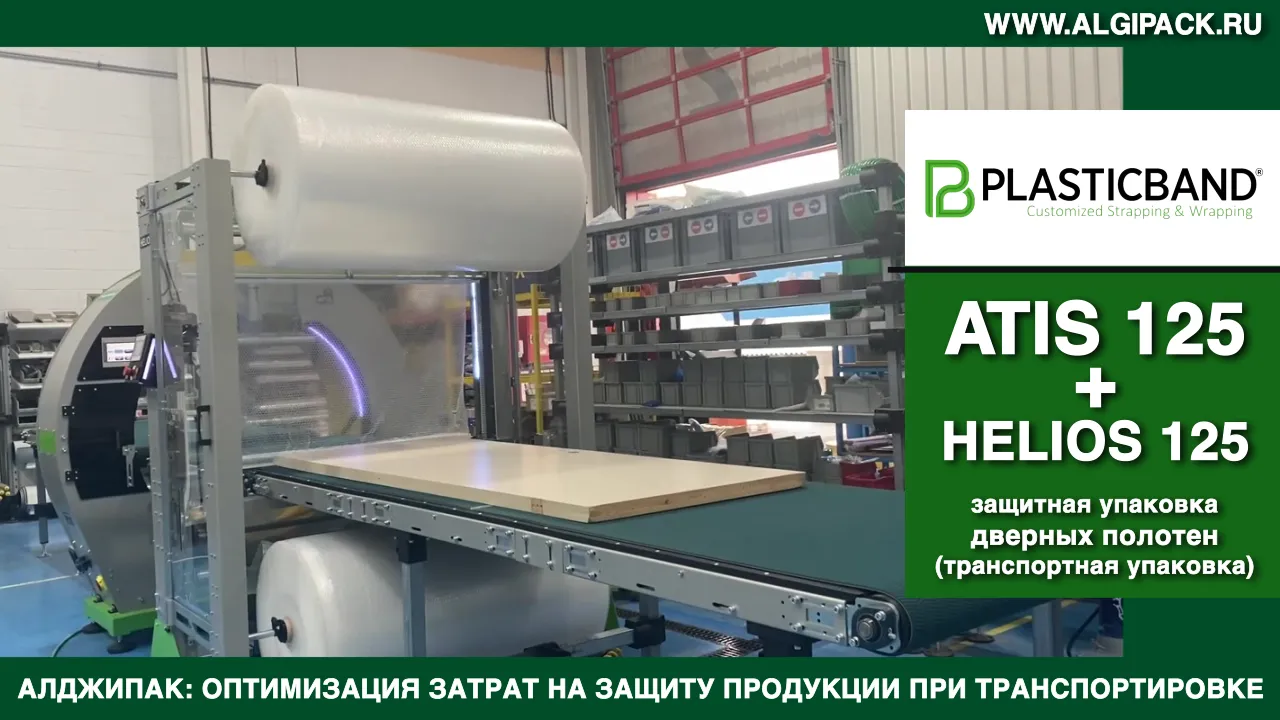

  • Ручной оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой (интегрирован в упаковочную машину) для ширины рулона до 1 200 мм.
  • Ручной напольный оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 200 мм.
  • Автоматический двухрулонный (рулон вверху / рулон внизу) оборачиватель (диспенсер) продукции воздушно-пузырчатой пленкой для ширины рулона до 1 200 мм. Включает в себя:

o Электрический сварной нож для устойчивого соединения (сварки) концов верхнего и нижнего рулонов воздушно-пузырчатой пленки.

o Управление температурой электрического сварного ножа для регулировки температуры сварки с учетом толщины воздушно-пузырчатой пленки.

o Верхний и нижний рулонодержатель воздушно-пузырчатой пленки; верхний рулон пленки укрывает верх изделия по длине, нижний рулон закрывает нижнюю часть изделия по длине.

o Электрический оптический датчик для автоматического запуска цикла обмотки по наличию продукции.

o Автоподмотка на верхнем и нижнем рулонодержателях оборачивателя воздушно-пузырчатой пленкой, для избежания вытягивания пленки из рулона перемещающимся изделием.

o Переключатель режимов работы системы: обмотка изделия с предварительным оборачиванием воздушно-пузырчатой пленкой или обмотка изделия только стрейч пленкой.

o Информационная световая стойка для индикации режима работы и состояния оборачивателя (диспенсера).

БАЗОВАЯ КОМПЛЕКТАЦИЯ:

Диаметр кольца: 1 250 мм

 Скорость вращения кольца: до 80 об/мин
 Начало и остановка цикла: автоматическое от фотодатчика
 Автоматическая загрузка пленки


Регулируемое количество дополнительных витков вначале и в конце продукта

 Захват и обрезание пленки: автоматическое
 Тип каретки: фрикционный тормоз
 Двойная каретка держателя стрейч-пленки c захватом и обрезчиком пленки


Сенсорный дисплей для настройки параметров

ОПЦИОНАЛЬНО:

приводные роликовые конвейеры (Д х Ш) 1 000 х 800 мм на входе и выходе



верхние пневматические прижимы для стабилизации во время обмотки на входе и выходе кольца



боковые пневматические прижимы для стабилизации во время обмотки на входе и выходе из кольца

ПОДКЛЮЧЕНИЕ:Электрическое подключение: 220-230 Вольт, 1 Фаза, 50 Гц, 3 жилы (1Ф+З+Н)
 Установленная мощность/потребление: 3,0/1,61 кВт
 Защита: IP 54
 Сжатый воздух: 6 бар
ИСПОЛЬЗУЕМАЯ ПЛЕНКА:Диаметр рулона стрейч-пленки: внутренний 38 мм, внешний 230 мм (по отдельному заказу: переходная втулка под внутренний диаметр 76 мм)
 Ширина рулона стрейч-пленки: 100, 166, 250 мм


Толщина стрейч-пленки: 9 — 35 мкм

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ:Панель оператора: сенсорная панель оператора
 Контроллер: PLC Omron
 Частотный преобразователь: Fuji
ПАРАМЕТРЫ, РЕГУЛИРУЕМЫЕ С ПАНЕЛИ УПРАВЛЕНИЯ:Кнопка Старт
 Кнопка Аварийной остановки
 Регулировка скорости вращения кольца
 Кнопка перезагрузки
 Память 4 режима обмотки


Три программы обмотки: сплошная обмотка, только края, пошаговая обмотка (с интервалами)

ГАРАНТИЯ:

12 месяцев

Позвоните нам, в компанию АЛДЖИПАК, по телефону +7 (495) 968-28-01, и мы поможем Вам подобрать технологию упаковки, упаковочные материалы, поставим оборудование, проведем пуско-наладочные работы и обучение персонала.
