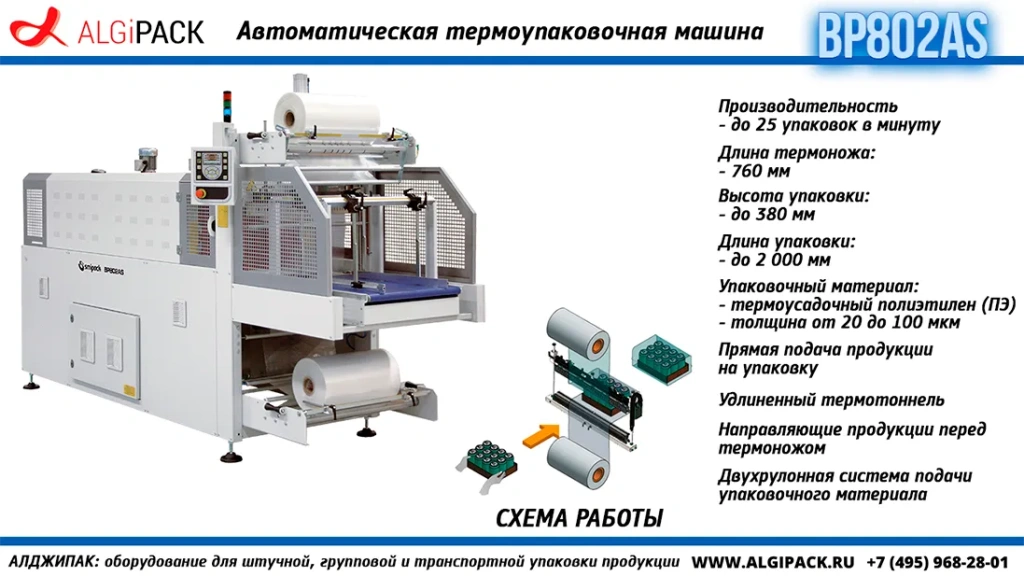

Базой комплекта является серийная упаковочная машина Smipack BP802AS. Описание и характеристики упаковочной машины даны ниже.
ОПИСАНИЕ
- Длина сваривающего ножа 760 мм
- Стандартный термотоннель
- Максимальная длина упаковки 2 000 мм
- Максимальная производительность до 25 упаковок в минуту.
- Скорость приемного конвейера регулируется и контролируется инвертером
- Верхнее устройство размотки рулона имеет самостоятельный привод и управляется инвертером
- Нижнее устройство размотки рулона имеет самостоятельный привод

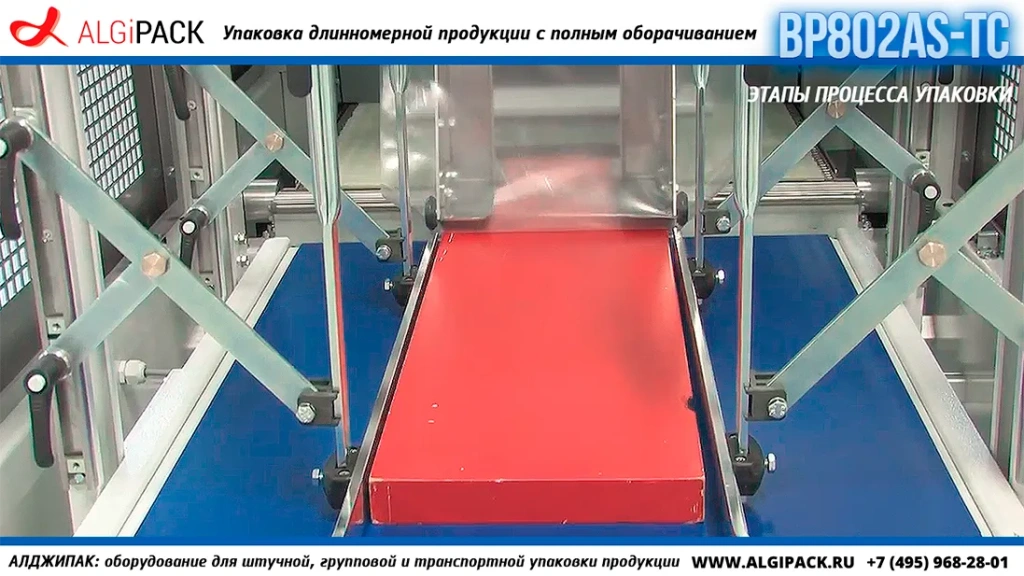

- Направляющие на приемном конвейере регулируются по ширине и высоте
- Цикл формирования упаковки регулируется работой фотодатчика или длиной упаковки
- Конвейер термотуннеля работает со скоростью, изменяемой и контролируемой инвертером.
- Возможность функционирования в автоматическом режиме, полуавтоматическом и свободного прохода.
- Ножки для фиксирования машины на полу
- Устройство прижима для остановки продукта
- Вентилятор охлаждения упаковки на выходе из термотоннеля
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- длина сварного ножа 760 мм;
- удлиненный термотоннель;
- максимальная производительность до 25 упаковок в минуту (зависит от размера продукта и толщины плёнки);
- оптический датчик определения наличия продукта;
- привод верхнего размотчика пленки регулируется инвертором;
- приводной нижний размотчик пленки;
- скорость конвейера, соединяющего зону формирования упаковки и термотоннель, регулируется инвертором;
- скорость пластинчатого цепного транспортера термотоннеля регулируется инвертором;
- пневмопривод сварного ножа;
- обрезка пленки осуществляется при помощи ножа с холодным лезвием с отдельным приводом;
- дополнительные датчики безопасности на сварном ноже;
- специальные ролики на верхнем и нижнем размотчиках пленки для упрощения процесса замены рулона с пленкой;
- система центрирования рулонов пленки снабжена метрической линейкой;
- направляющие на приемном конвейере регулируются по ширине и высоте;
- система управления оборудована графической жидкокристаллической панелью 4,3”;
- электронная система управления позволяет легко и точно контролировать такие операции, как:
- сохранение до 20 рабочих программ упаковки
- автоматическое управление высотой хода ножей
- регулировка скорости приемного конвейера, зоны формирования упаковки и конвейера термотоннеля;
- направление движения потоков воздуха в термотоннеле регулируется независимыми дефлекторами;
- транспортер термотоннеля снабжен планками из стекловолокна и отличается высокой теплоустойчивостью (патент SMI), дающими устойчивость упаковке, и дополнительной центральной цепью;
- максимальный вес пакуемых продуктов – 30 кг;
- снижение расходов на обслуживание транспортера термотоннеля, благодаря возможности выборочной замены пластин (только тех, которые вышли из строя);
- отсутствие проблемы ржавчины, налипания пленки, которые присутствуют на металлических транспортёрах термотоннелей;
- возможность работы в автоматическом или полуавтоматическом режимах;
- возможность встраивания машины в полностью автоматические линии;
- статистические данные процесса: счётчик изделий, контроль длины упаковки, производительность на данный момент, контроль плохих упаковок;
- система автоматического отключения термотоннеля;
- колеса для перемещения упаковочной машины – опция;
- пониженный расход электроэнергии;
- соответствие Европейским Нормам.
ВИДЕО РАБОТЫ СТАНДАРТНОГО КОМПЛЕКТА НА ПРОДУКЦИИ
МОДИФИКАЦИЯ ДЛЯ УПАКОВКИ ДЛИННОМЕРНОЙ ПРОДУКЦИИ
Комплект для упаковки длинномерной продукции имеет наименование Smipack BP802AS-TC и отличается особой комплектацией узла подачи продукции.

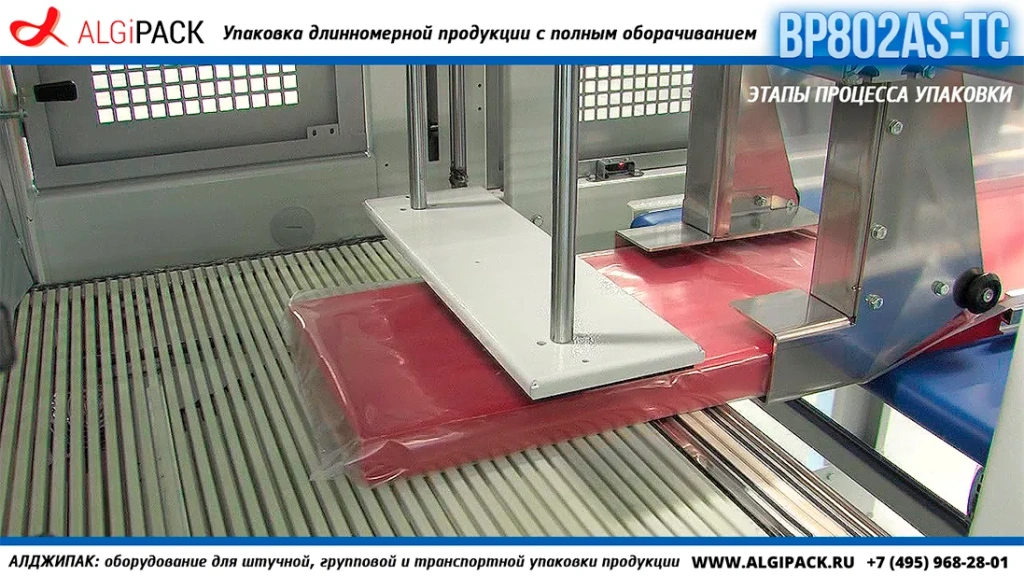

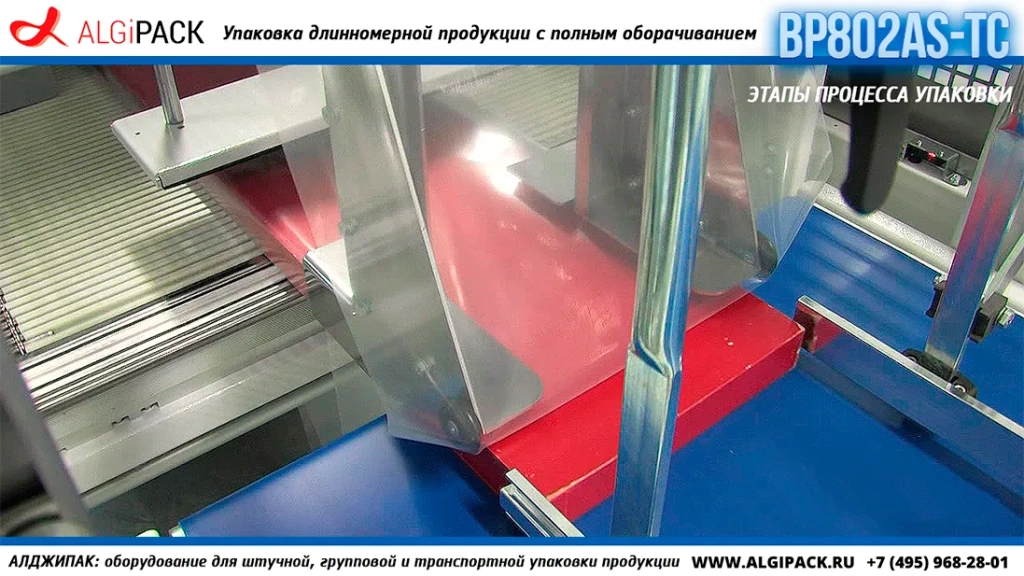

Упаковочная машина BP802AS-TC оснащена специальным узлом оборачивания продукции пленкой. Узел устанавливается перед поперечным отрезным ножом и обеспечивает полное оборачивание продукта двумя рулонами пленки без дополнительной сварки продольного шва.
Особенности работы узла оборачивания:

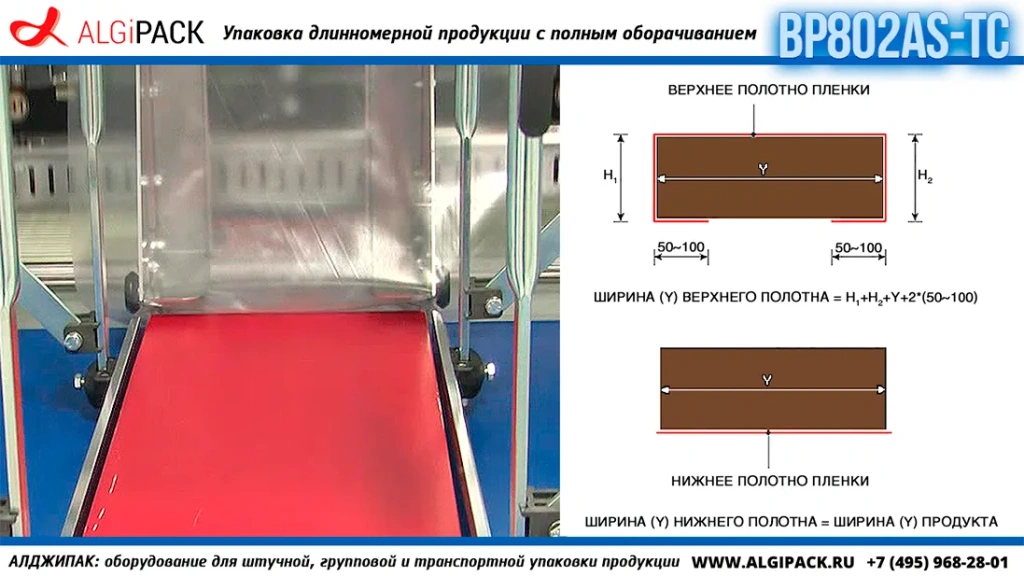

1. При упаковке применяется два рулона пленки, верхний и нижний, при этом ширина пленки подбирается следующим образом:
-
- Ширина нижнего рулона равна ширине упаковываемого изделия;
- Ширина верхнего рулона рассчитывается по следующей формуле: ширина упаковываемого изделия + (высота упаковываемого изделия х 2) + (напуск 50 – 100 мм для подворота под продукт х 2);
Детальную информацию по правилам подбора пленки мы приведем ниже.

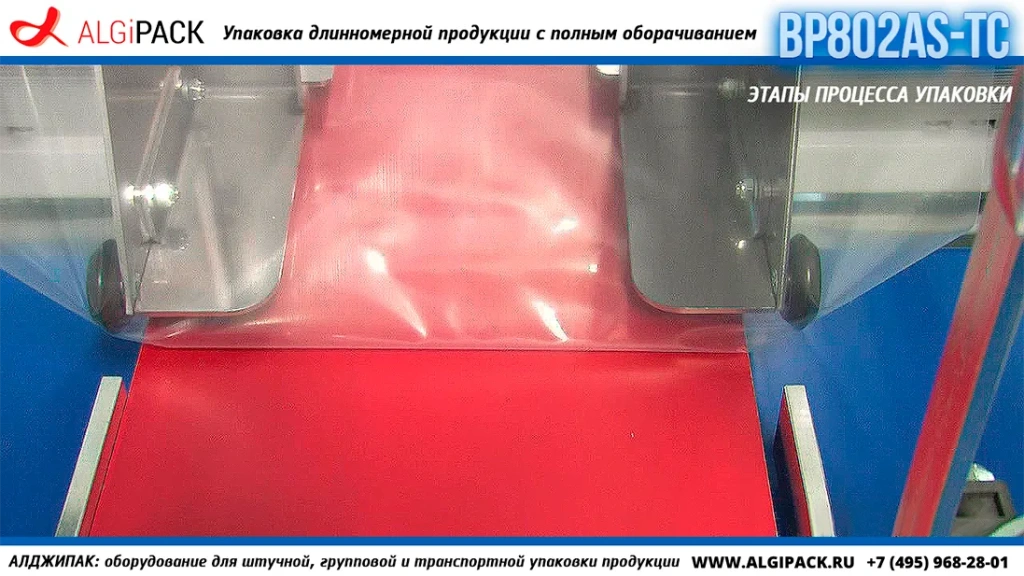

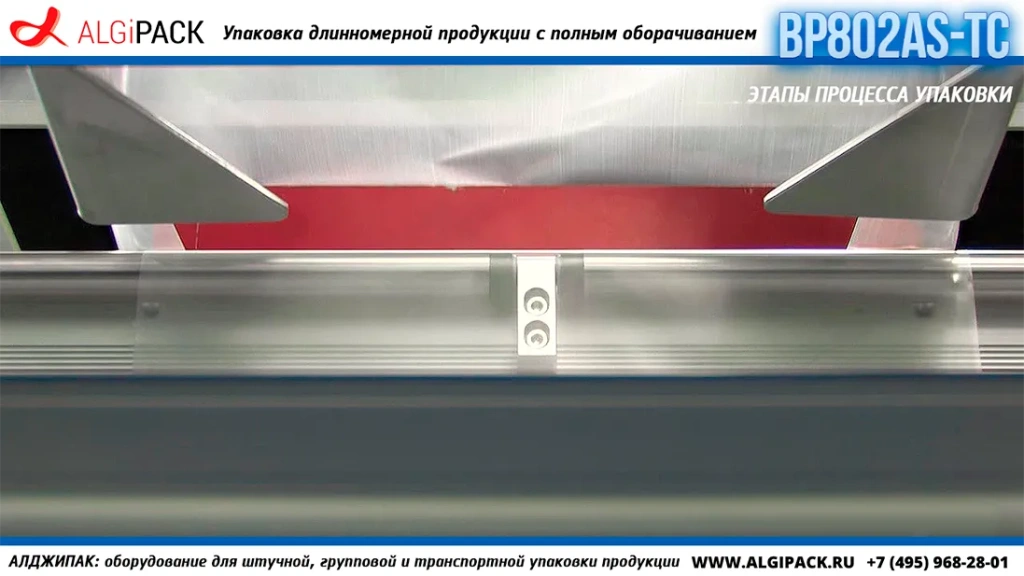

2. Воротник, по которому осуществляется оборачивание продукции верхним рулоном, имеет одну регулировку – регулировку по ширине изделия, при этом высота изделия считается постоянной и регулировке не подлежит. Следствием этого, если Вы планируете упаковывать продукцию различной высоты, является факт необходимости заказа нескольких воротников под каждую высоту продукции. Для точного определения количества и вида воротников, свяжитесь с Вашим менеджером.

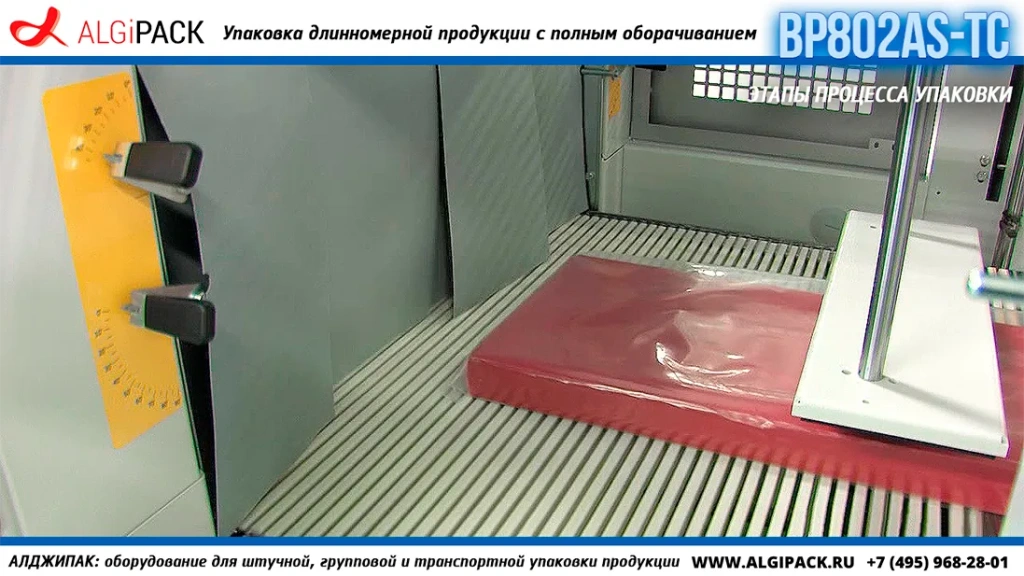

3. Полное оборачивание продукции осуществляется без сварки продольного шва, за счет подворота верхнего, более широкого, полотна пленки под продукт и последующей спайки его избыточной длины (нахлеста) с нижним полотном пленки, подбираемым под ширину продукта.

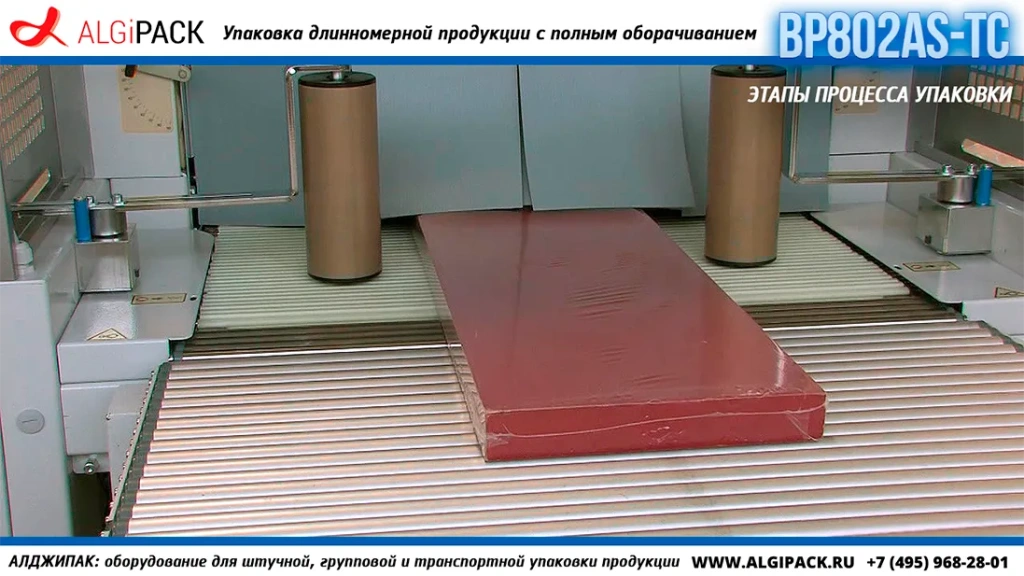

4. Обернутая продукция поступает в термотоннель.
5. Установка узла оборачивания и отладка оборудования на базовую модель BP802AS происходит на производстве Smipack и не может быть произведена по месту установки оборудования у клиента.
6. Для упаковки плоской продукции рекомендуется использовать полиэтиленовую пленку толщиной 25 – 60 мкм с заранее нанесенной перфорацией, во избежание образования воздушного пузыря между продукцией и упаковочным материалом.
