Тема этой статьи - автоматические скоростные термоусадочные машины Smipack серии XP650, имеющие производительность до 25 упаковок в час и систему бесшовного оборачивания блока продукции упаковочным материалом. Серия состоит из трех базовых моделей, а также 4 модификаций, обеспечивающих подачу плоской картонной подложки или формирование лотка (трея).
- вода
- алкогольная продукция
- безалкогольные и прохладительные напитки
- соки
- консервированная продукция
- бытовая химия
- жидкости технического назначения
- бакалея
- запасные части к оборудованию и транспортным средствам
- электроника и т.п.
Термоупаковочные машины серии XP имеют два способа подачи продукции на группировку:
- угловая подача продукции в 1, 2 или 3 ряда, в зависимости от диаметра или размеров продукта. Подача продукции на группировку осуществляется справа или слева по отношению к направлению движения конвейера термотоннеля;
- прямая подача продукции в 1 – 6 рядов, в зависимости от размеров продукции.
Схемы работы базовых упаковочных машин приведены ниже:
К общим техническим характеристикам упаковочных машин серии XP можно отнести:
- Возможность работы в составе автоматизированных производственных линий;
- Выбор модели по направлению подачи на группировку и характеристиками продукции;
- Наличие устройства бесшовного оборачивания сформированной группы продукции упаковочным материалом, регулируемого бесщеточным сервоприводом;
- Наличие фотоэлементов, контролирующих скорость подающего транспортера, конец потока, наполнение рядов, наличие помех на линии термотоннеля и скопление упаковки на выходе (ALX);
- Входные направляющие, настраиваемые по ширине и высоте продукции;
- Наличие боковых пневматических прижимных устройств формирования группы (ARX – ALX));
- Цепной механический разделитель группы, управляемый инвертором и энкодером (ARX – ALX);
- Приводное устройство размотки пленки на рулонодержателе;
- Ручное устройство сварки полотна пленки для стыковки сменного рулона;
- Двухзонный электрический термотоннель с регулировкой скорости движения конвейера и независимыми дефлекторами направления воздушных потоков;
- Конвейерная лента тоннеля с рейками из стекловолокна высокой теплоустойчивости (патент SMI);
- Вентилятор принудительного охлаждения готовой упаковки на выходе из термотоннеля;
- Русифицированный блок управления с запоминанием до 50 различных рабочих циклов;
- Возможность работы в автоматическом режиме или режиме свободного прохода.
Ниже мы расскажем об оборудовании немного более развернуто.

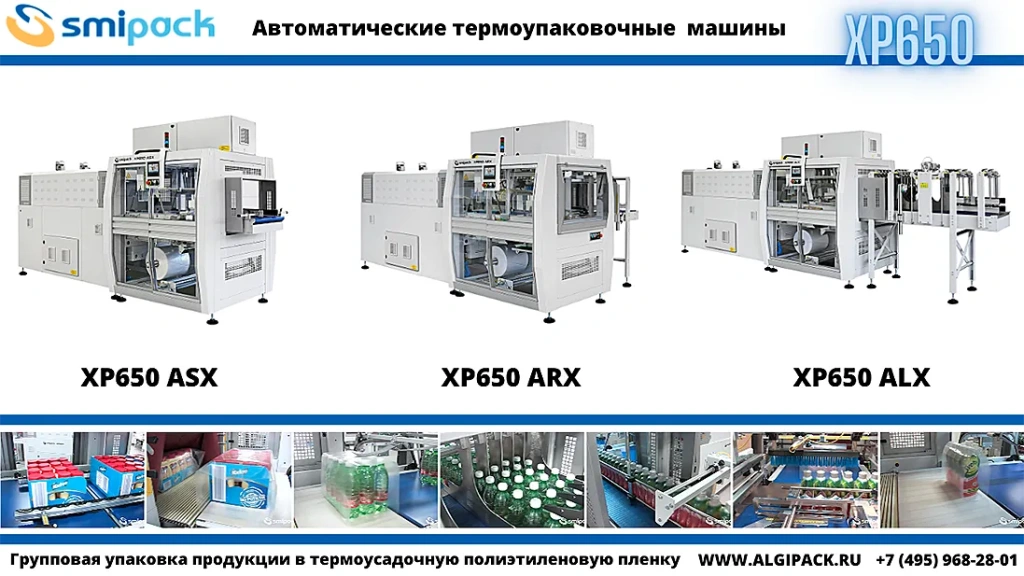

1. Автоматическая термоупаковочная машина Smipack XP650 ASX.
Автоматическая термоупаковочная машина с прямой подачей продукции и бесшовным оборачиванием группы. Машина используется для упаковки штучной продукции или групповой упаковки продукции, предварительно помещенной в лоток, открытый или закрытый короб. Количество рядов на входе — 1. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 500 мм. Высота условной упаковки до 380 мм. Производительность комплекта до 25 упаковок в минуту.
2. Автоматическая термоупаковочная машина Smipack XP650 ARX.
Автоматическая термоупаковочная машина с угловой подачей продукции на группировку. Количество рядов на входе от 1 до 3, в зависимости от диаметра продукции. Имеет однорулонную систему подачи упаковочного материала и устройство бесшовного оборачивания блока. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 280 мм. Высота условной упаковки до 380 мм. Машина оснащена многоходовым толкателем и пневматическими боковыми прижимными устройствами формирования блока упаковки. Производительность комплекта до 25 упаковок в минуту.
3. Автоматическая термоупаковочная машина Smipack XP650 ALX.
Автоматическая термоупаковочная машина с прямой подачей продукции на группировку. Количество рядов на входе от 1 до 6, в зависимости от диаметра продукции. Имеет механическое устройство, распределяющее продукцию по рядам. Может агрегитироваться с дополнительным устройством распределения (дивайдером). Имеет однорулонную систему подачи упаковочного материала. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 500 мм. Высота условной упаковки до 380 мм. Система бесшовного оборачивания блока упаковки. Производительность комплекта до 25 упаковок в минуту.
МОДИФИКАЦИИ базовых моделей серии XP
МОДИФИКАЦИЯ «Р»
Модели с литерой “P” в названии комплекта имеют в своей конструкции автоматическое устройство подачи плоской картонной подложки. Картонная подложка стабилизирует продукцию в группе и облегчает укладку готовой упаковки на паллету для последующего складского хранения и транспортировки. Диапазон размеров подложки, а также принципиальная схема работы комплекта приведены на рисунке ниже:
Функция укладки подложки предусмотрена в конструкции двух моделей серии XP650, а именно, автоматы XP650 ARX—P и XP650 ALX—P.
4. Автоматическая термоупаковочная машина Smipack XP650 ARX-P.
Автоматическая термоупаковочная машина с угловой подачей продукции на группировку. Количество рядов на входе от 1 до 3, в зависимости от диаметра продукции. Имеет однорулонную систему подачи упаковочного материала. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 280 мм. Высота условной упаковки до 380 мм. Система бесшовного оборачивания блока упаковочным материалом. Производительность комплекта до 25 упаковок в минуту.
Бункер подачи вмещает до 300 подложек c размерами:
- Длина х ширина: минимально 145 х 200 мм, максимально 350 х 500 мм;
- Толщина: минимально 2,5 мм, максимально 3,5 мм.
Рабочие режимы упаковочной машины: только пленка или пленка + подложка. Блок управления имеет функцию поддержки русского языка и позволяет запоминать до 50 различных пользовательских установок рабочих циклов.

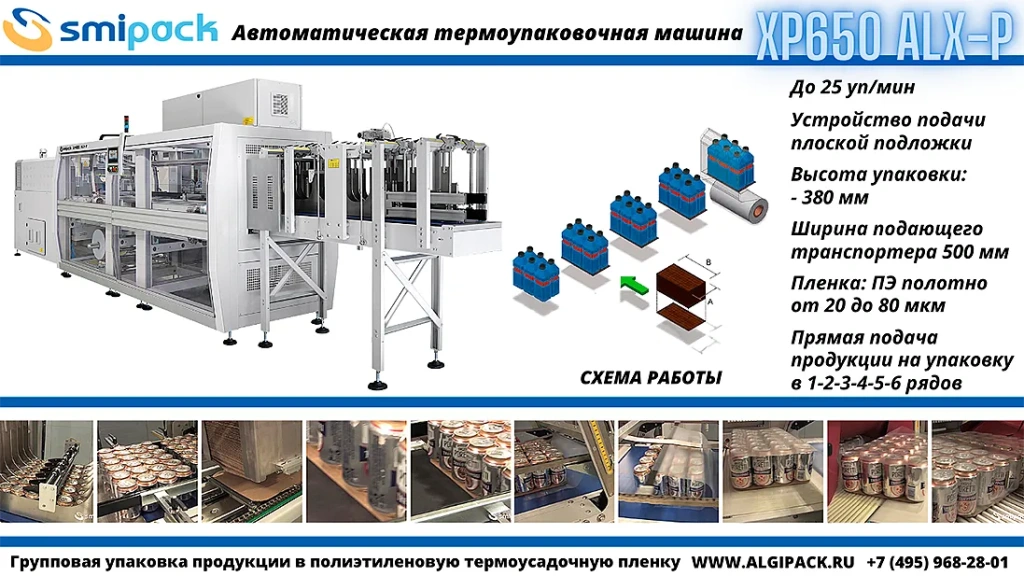

5. Автоматическая термоупаковочная машина Smipack XP650 ALX-P.
Автоматическая термоупаковочная машина с прямой подачей продукции на группировку. Количество рядов на входе от 1 до 6, в зависимости от диаметра продукции. Имеет однорулонную систему подачи упаковочного материала. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 500 мм. Высота условной упаковки до 380 мм. Устройство бесшовного оборачивания группы упаковочным материалом. Узел подачи под блок упаковки плоской картонной подложки. Производительность комплекта до 25 упаковок в минуту.
Бункер подачи вмещает до 300 подложек c размерами:
- Длина х ширина: минимально 145 х 200 мм, максимально 350 х 500 мм;
- Толщина: минимально 2,5 мм, максимально 3,5 мм.
Рабочие режимы упаковочной машины: только пленка или пленка + подложка. Блок управления имеет функцию поддержки русского языка и позволяет запоминать до 50 различных пользовательских установок рабочих циклов.
МОДИФИКАЦИЯ «Т»
Модели с литерой “T” названии комплекта имеют в своей конструкции автоматическое устройство подачи картонной развертки и формирования под группой продукции лотка (трея). Лоток гарантирует продукцию от рассыпания, делает упаковку более жесткой, придет конечной упаковке более строгую геометрическую форму и облегчает укладку упаковки на паллету, для последующего складского хранения и транспортировки. Диапазон размеров развертки и лотка, а также принципиальная схема работы комплекта приведены на рисунке ниже:
Функция формирования лотка предусмотрена в конструкции двух моделей серии XP650, а именно, автоматы XP650 ARX—T и XP650 ALX—T.
6. Автоматическая термоупаковочная машина Smipack XP650 ARX-T.
Автоматическая термоупаковочная машина с угловой подачей продукции на упаковку. Количество рядов на входе от 1 до 3, в зависимости от диаметра продукции. Имеет однорулонную систему подачи упаковочного материала. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 280 мм. Высота условной упаковки до 380 мм. Производительность комплекта до 25 упаковок в минуту.
Бункер подачи вмещает до 300 разверток c размерами:
- Длина х ширина: минимально 145 х 200 мм, максимально 400 х 600 мм;
- Толщина: минимально 2,5 мм, максимально 3,5 мм.
Размеры и характеристики формируемого лотка:
- Длина х ширина: минимально 60 х 145 мм, максимально 320 х 500 мм;
- Высота бортов: минимально 30 мм, максимально 80 мм;
- Способ фиксации клапанов лотка: горячий клей.
Блок управления имеет функцию поддержки русского языка и позволяет запоминать до 50 различных пользовательских установок рабочих циклов.

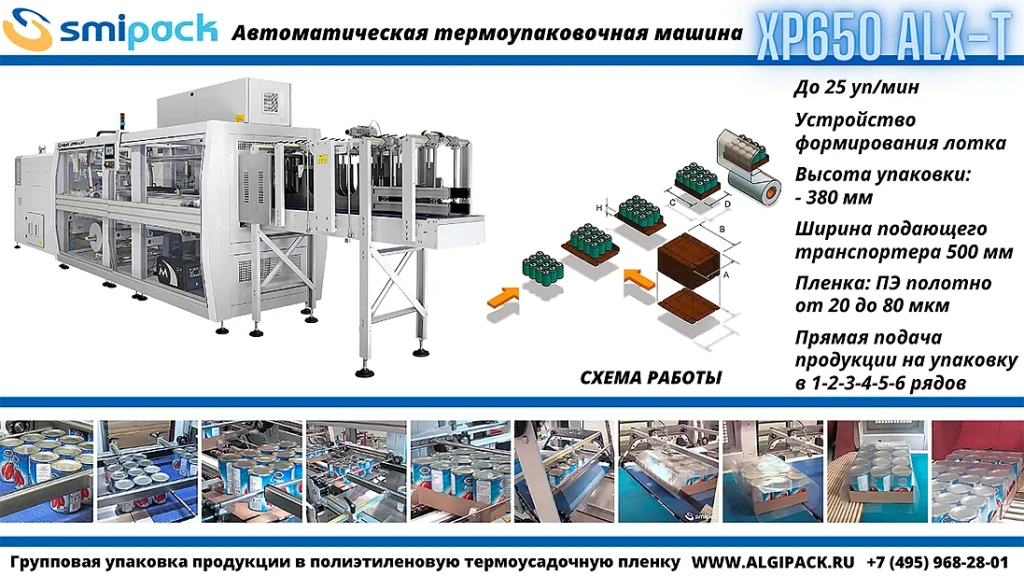

7. Автоматическая термоупаковочная машина Smipack XP650 ALX-T.
Автоматическая термоупаковочная машина с прямой подачей продукции на упаковку. Количество рядов на входе от 1 до 6, в зависимости от диаметра продукции. Имеет однорулонную систему подачи упаковочного материала. Упаковочный материал – термоусадочная полиэтиленовая пленка толщиной от 20 до 80 микрон. Максимальный размер рулона: ширина 650 мм, внешний диаметр 400 мм. Ширина подающего транспортера 500 мм. Высота условной упаковки до 380 мм. Производительность комплекта до 25 упаковок в минуту.
Бункер подачи вмещает до 300 разверток c размерами:
- Длина х ширина: минимально 145 х 200 мм, максимально 400 х 600 мм;
- Толщина: минимально 2,5 мм, максимально 3,5 мм.
Размеры и характеристики формируемого лотка:
- Длина х ширина: минимально 60 х 145 мм, максимально 320 х 500 мм;
- Высота бортов: минимально 30 мм, максимально 80 мм;
- Способ фиксации клапанов лотка: горячий клей.
Блок управления имеет функцию поддержки русского языка и позволяет запоминать до 50 различных пользовательских установок рабочих циклов.
Подробную информацию об автоматических скоростных термоупаковочных машинах серии SMIPACK XP Вы найдете на тематической странице нашего сайта. Предложение по расчету конкретной комплектации упаковочной машины и дополнительного оборудования к ней мы подготовим Вам после изучения параметров и особенностей Вашей упаковочной задачи.
Изучайте характеристики представленных моделей, выбирайте и устанавливайте оборудование Smipack на Вашем производстве. Если у Вас есть сомнения или вопросы, обращайтесь в нашу компанию, и мы подберем оптимальный комплект для решения Вашей задачи. Надежность оборудования, его производительность и широта ассортимента упаковываемой продукции дадут Вам очевидные конкурентные преимущества.
Получить полную информацию о возможностях и ассортименте термоупаковочного оборудования, а также купить упаковочную машину, Вы сможете, обратившись в компанию АЛДЖИПАК. Приглашаем Вас посетить информационные ресурсы нашей компании. На нашем специализированном видео аккаунте в RuTube АЛДЖИПАК термоупаковочное оборудование Вы найдете полную информацию об ассортименте поставляемых нами моделях автоматических и полуавтоматических упаковщиков.
Мы с удовольствием поделимся с Вами опытом по решению упаковочных задач различной сложности, подберем оптимальное и эффективное решение для Вашей индивидуальной задачи.
