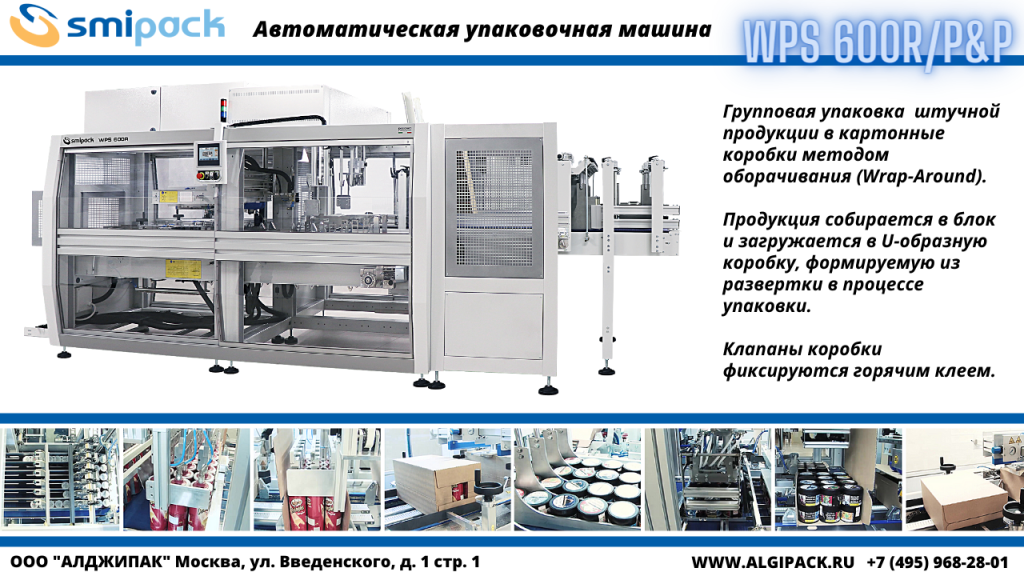

Упаковочные машины WPS имеют блочную компоновку и в рамках рабочего цикла выполняют следующие технологические операции:
- Подачу продукции и распределение ее по рядам.
- Формирование из рядов блока упаковки.
- Формирование U-образной коробки из развертки, хранимой в бункере-питателе.
- Перемещение блока продукции в сформированную коробку.
- Нанесение клея и закрытие боковых и верхнего клапанов коробки.
- Отвод готовой коробки в зону последующей обработки (маркировка, паллетизация).
Отличительная особенность процесса упаковки с использованием машин WPS заключается в том, что коробка имеет размеры, максимально близкие к физическим габаритам блока продукции, что обеспечивает плотное размещение продукции в коробе и делает ненужным использования дополнительных уплотнительных вкладышей. Коробка «оборачивается» вокруг продукции. Данный процесс имеет название Wrap-Around.

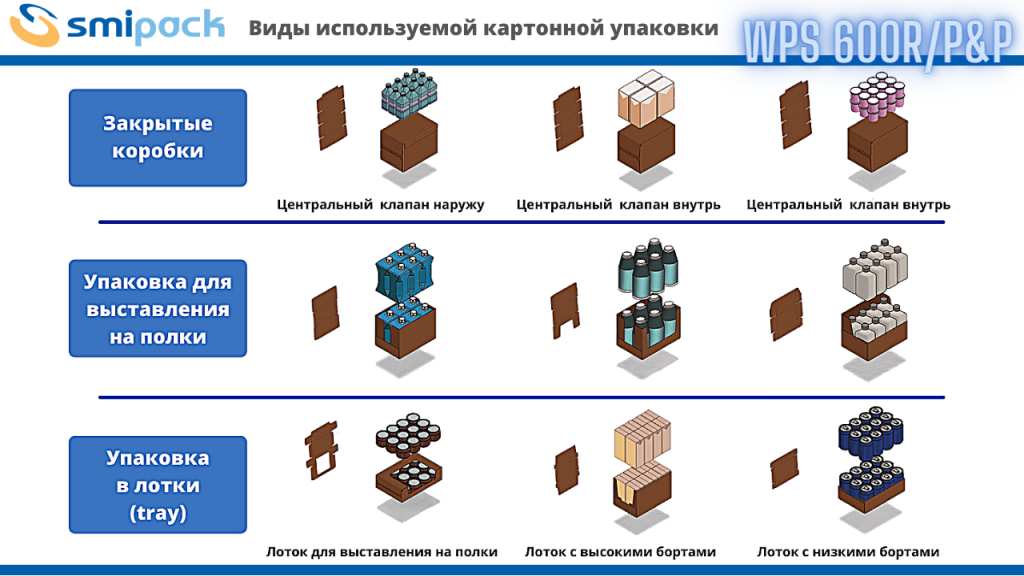

Виды коробок, формируемых в процессе работы упаковочных машины серии WPS, приведены на слайде ниже:
Как Вы можете увидеть на слайде, размеры и вид коробок чрезвычайно разнообразны и определяются назначением упаковки, а именно: транспортная, презентационная или торговая. В ряде случае последние два вида коробок нуждаются в дополнительной защитной упаковке, например, упаковке в термоусадочную пленку. Здесь проявляется универсальность упаковочных машин WPS, а именно, возможность их использования в составе комплексных производственных и упаковочных линий и сочетание их с другими видами упаковочных машин.
Упаковочные машины серии WPS 600R имеют компактные размеры, низкое энергопотребление и высокую производительность, способную удовлетворить потребности большинства производственных предприятий. Серия состоит из двух моделей, различающихся конструкцией модуля перемещения блока продукции в коробку. Ниже мы расскажем Вам об этих машинах подробнее.

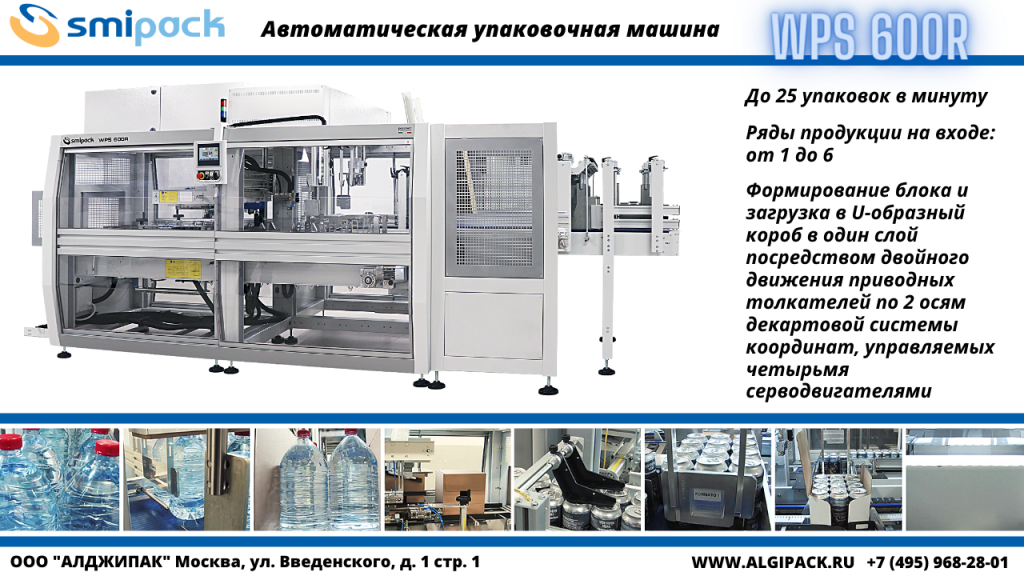

Автоматическая упаковочная машина WPS 600R.
Базовая упаковочная машина серии WPS 600R. Имеет производительность до 25 упаковок в час, и широкий настраиваемый диапазон размеров формируемой картонной коробки. Бункер-накопитель вмещает 300 разверток коробок. Максимальные размеры развертки составляют 750 мм по ширине и 1 300 мм в длину, что позволяет на выходе сформировать короб с размерами 450 мм ширина, 350 мм длина, 350 мм высота. Данный размер является предельным, а диапазон размеров даст Вам понимание возможностей упаковочной машины.

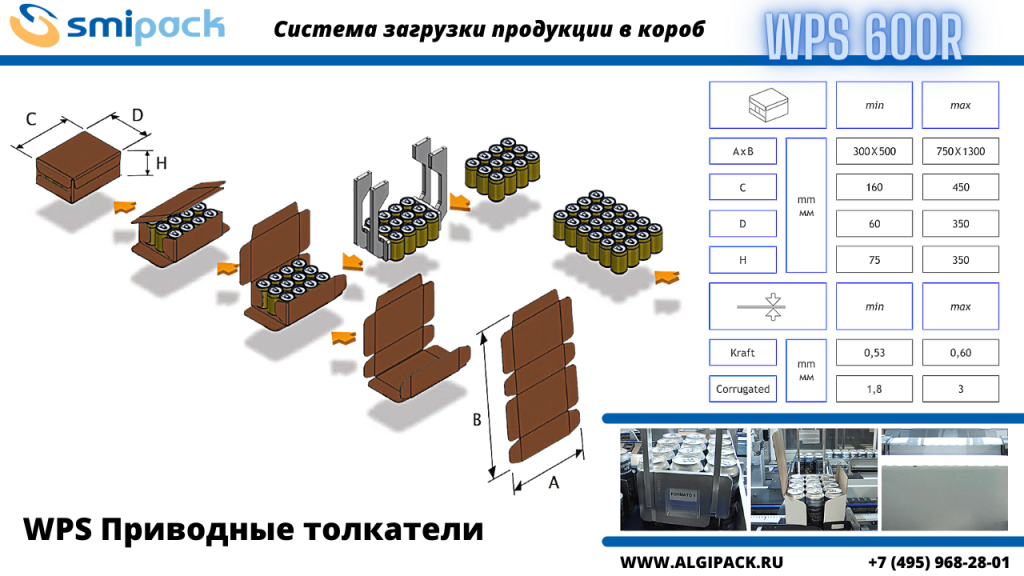

Особенностью конструкции WPS 600R является механизм перемещения блока продукции в сформированный U-образный короб. Перемещение осуществляется способом сдвига продукции в коридоре направляющих посредством двойного движения приводных толкателей по двум осям декартовой системы координат. Схема работы WPS 600R в графическом виде приведена на слайде выше.
Еще одной особенностью применения упаковочной машины WPS 600R является универсальность к форме и размерам продукции. С минимальными перенастройками автомат может работать с круглой, овальной или квадратной продукцией. В конструкции автомата нет специализированных захватов, а работа толкателей может быть легко адаптирована под нужный формат изделий и размерность упаковки.

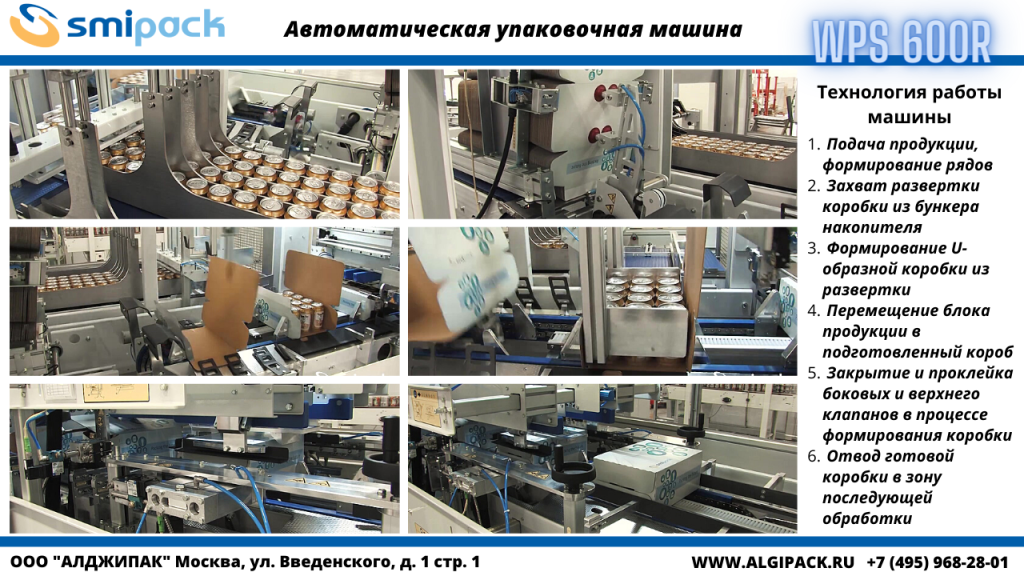

а слайде выше мы проиллюстрировали этапы процесса упаковки на типовой задаче: групповая упаковка в коробку напитков в алюминиевых банках емкостью 0,33 л. По той же схеме машина работает и на упаковке других видов тары: банок, бутылок, флаконов из стекла, металла или полимеров.
Видео работы упаковочной машины WPS 600R на упаковке воды в 5 литровых ПЭТ бутылках в картонную коробку вы увидеть ниже:

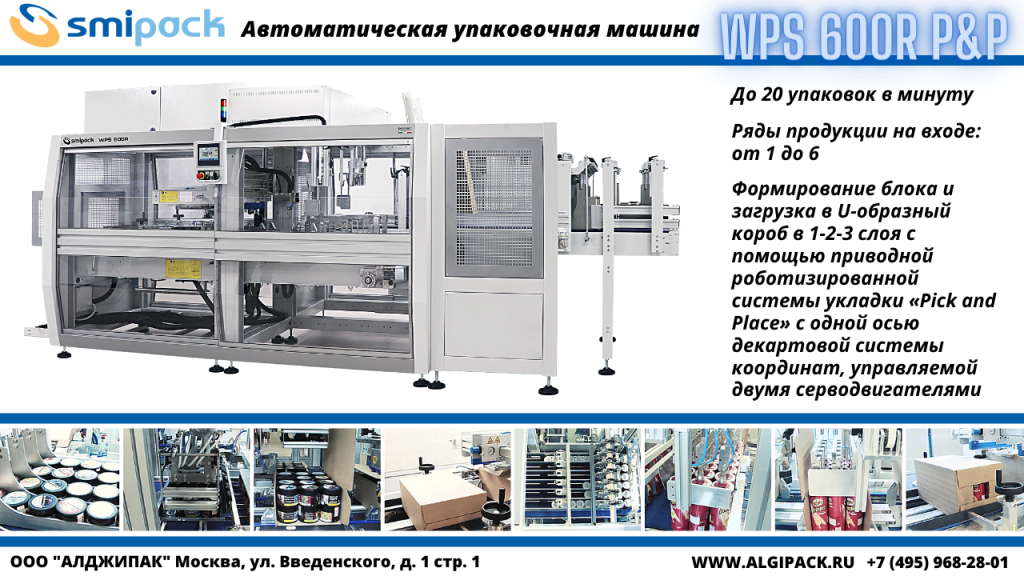

Автоматическая упаковочная машина WPS 600R P&P.
Вторая модификация модели WPS 600R имеет наименование WPS 600R P&P. Модель отличается от предыдущей меньшей производительностью, до 20 упаковок в минуту, и другой конструкцией узла перемещения блока продукции в формируемый короб.

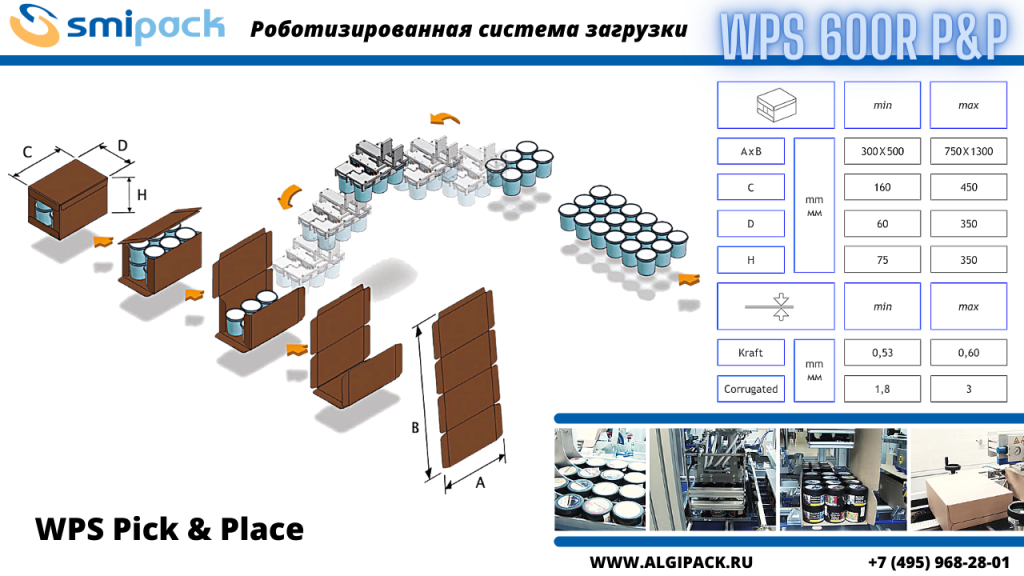

В данной комплектации упаковочной машины механизм укладки продукции в короб имеет название «Pick & Place», оснащен комбинированным пневмомеханическим захватом и позволяет произвести укладку продукции в коробке в несколько слоев. Такая конструкция укладчика продукции находит применение в пищевой, фармацевтической и косметической промышленности и обеспечивает быструю и качественную упаковку продукции относительно небольшого веса. Схема работы машины и диапазон размеров формируемой коробки приведены на слайде ниже.

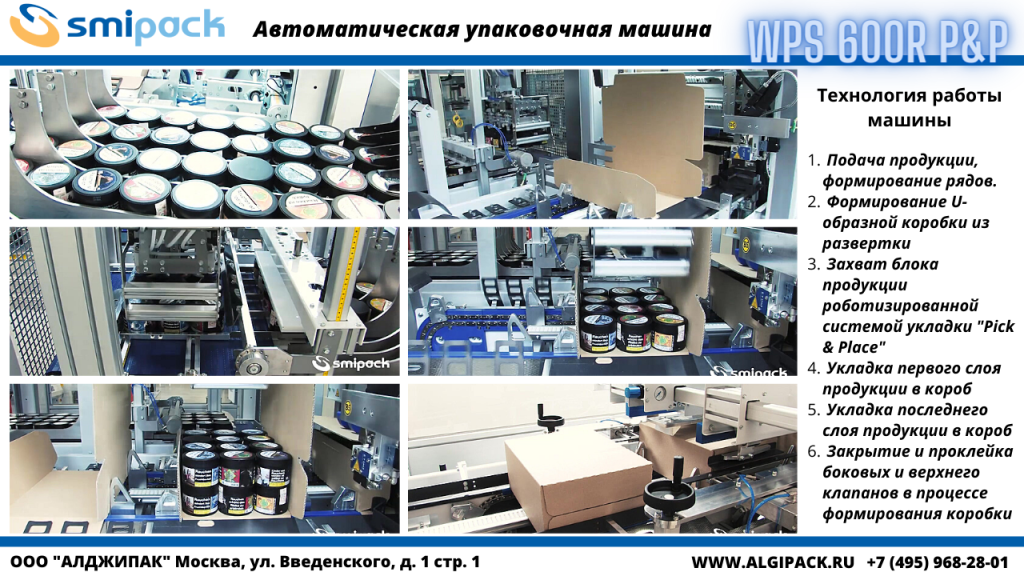

Возможность укладки продукции в несколько рядов сильно сокращает количество транспортных мест в доставке и позволяет Вам сформировать рациональные нормы отпуска продукции при оптовых поставках. На слайде ниже мы покажем технологический процесс работы упаковочной машины на примере упаковки в коробки курительных смесей в пластиковых банках с дозировкой по 50 грамм.
Количество слоев в коробке ограничивается только максимально возможными габаритами развертки, а также видом и характеристиками индивидуальной упаковки Вашей продукции. Упаковочные машины WPS 600R и WPS 600R P&P изготавливаются с максимальным соответствием Вашей упаковочной задаче, учетом размеров Вашей продукции и назначения упаковки. Видео процесса упаковки курительных смесей в банках мы помещаем ниже:
Задачу нашей статьи мы видели в возможности познакомить Вас с преимуществами автоматических упаковочных машин SMIPACK WPS. Мы надеемся, что данный способ упаковки и демонстрация работы машин серии WPS 600R не оставят Вас равнодушными и пробудят интерес применить упаковочное оборудование на Вашем производстве. Больше информации о серии WPS вы найдете на сайте нашей компании по ссылке ниже
Изучайте оборудование, выбирайте подходящую Вашей задаче модель, покупайте и эксплуатируйте автоматы Smipack WPS на Вашем производстве.
Позвоните в АЛДЖИПАК и мы поможем Вам выбрать подходящую для решения Вашей задачи модель упаковочной машины, а также составим оптимальную комплектацию оборудования.
Получить полную информацию о возможностях и ассортименте оборудования для упаковки продукции в картонную коробку, а также купить упаковочную машину, Вы сможете, обратившись в компанию АЛДЖИПАК. Приглашаем Вас посетить информационные ресурсы нашей компании. На нашем специализированном видео аккаунте в RuTube АЛДЖИПАК упаковка в картонный короб Вы найдете полную информацию об ассортименте поставляемых нами моделях упаковочных машин.
Мы с удовольствием поделимся с Вами опытом по решению упаковочных задач различной сложности, подберем оптимальное и эффективное решение для Вашей индивидуальной задачи.
ООО АЛДЖИПАК: подбор технологии упаковки, поставка оборудования, пуско-наладочные работ и обучение персонала, сервис, запасные части.
